ECU ô tô là bộ vi xử lý trung tâm, đảm nhận vai trò tiếp nhận dữ liệu từ các cảm biến để tính toán và xuất lệnh điều khiển toàn bộ cơ cấu chấp hành trên xe. Bài viết dưới đây, Phụ tùng Mitsubishi An Việt sẽ giải đáp chi tiết ecu ô tô là gì, sơ đồ nguyên lý hoạt động, định vị chính xác ecu ô tô nằm ở đâu, đồng thời cập nhật bảng giá ecu ô tô thay thế mới nhất trên thị trường phụ tùng.

1. ECU ô tô (Hộp đen xe ô tô) là gì?

Thuật ngữ ECU là viết tắt của Electronic Control Unit (Đơn vị điều khiển điện tử). Trong ngành kỹ thuật, thắc mắc hộp đen ecu là gì hay bộ ecu là gì được hiểu chung là một máy tính nhúng cỡ nhỏ được lập trình sẵn. Cục ecu ô tô này chứa vi mạch, bộ nhớ (RAM, ROM) và bộ vi xử lý (Microprocessor) để giám sát và can thiệp trực tiếp vào tình trạng vận hành của phương tiện.

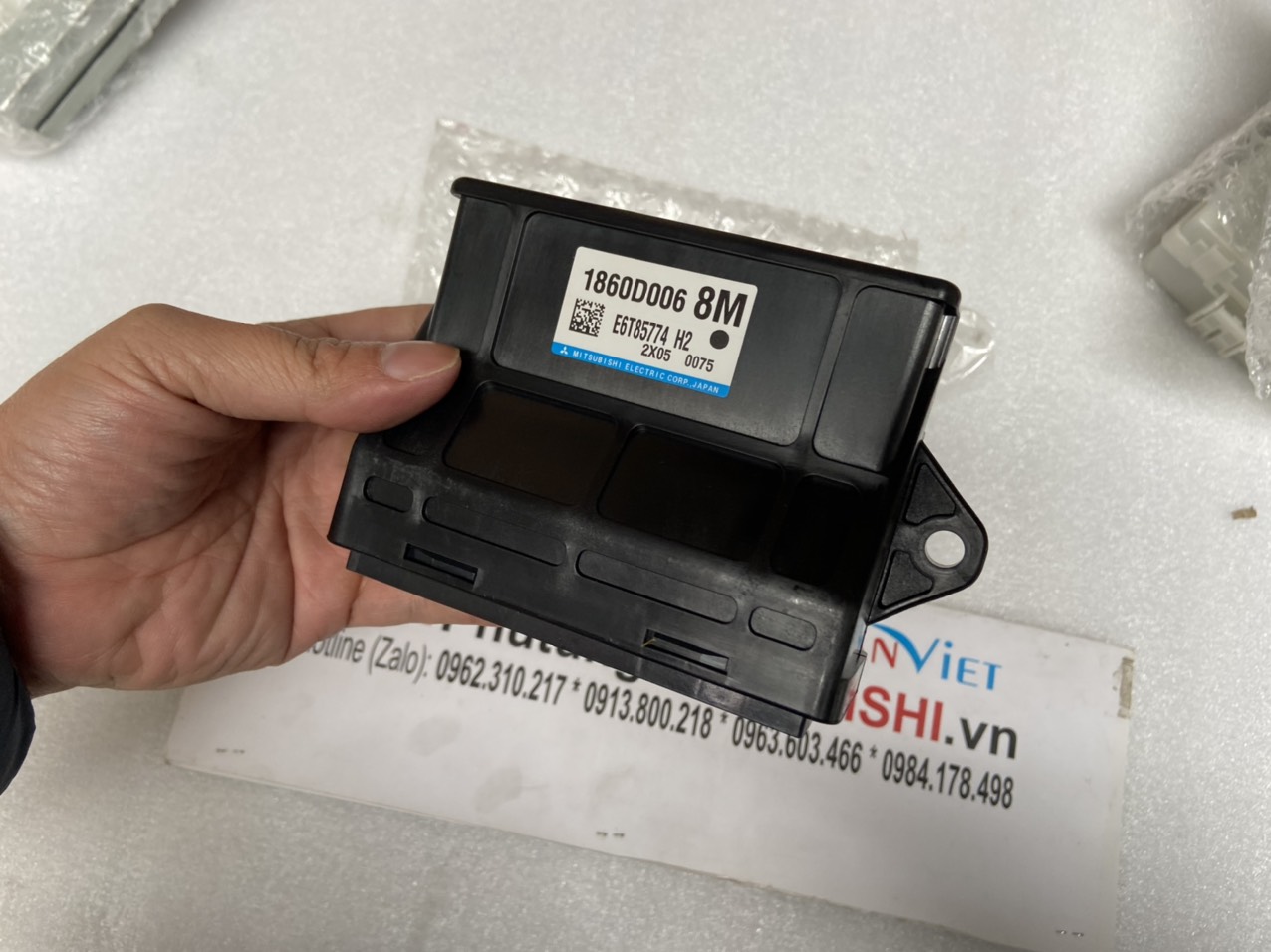

(ECU ô tô (Hộp đen xe ô tô) - Phụ tùng Mitsubishi An Việt)

Chức năng cốt lõi của bộ ECU (Bộ não trung tâm điều khiển động cơ và các hệ thống)

Chức năng chính của hộp đen ecu ô tô là tối ưu hóa hiệu suất cơ khí và điện tử. ECU tính toán chính xác lượng nhiên liệu cần phun, thời điểm đánh lửa, độ mở bướm ga và thời gian đóng/mở xupap. Mục tiêu cuối cùng là sinh ra công suất tối đa, tiết kiệm nhiên liệu và giảm thiểu lượng khí thải độc hại ra môi trường.

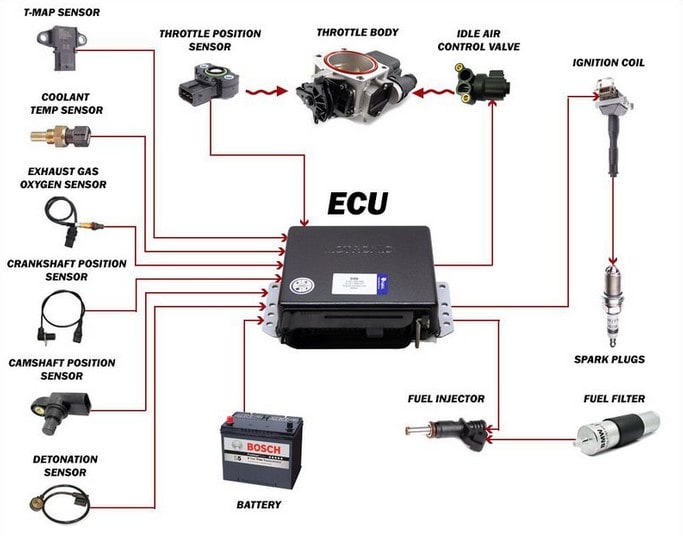

(Chức năng cốt lõi của bộ ECU - Phụ tùng Mitsubishi An Việt)

2. ECU ô tô nằm ở đâu? Có bao nhiêu ECU trên ô tô?

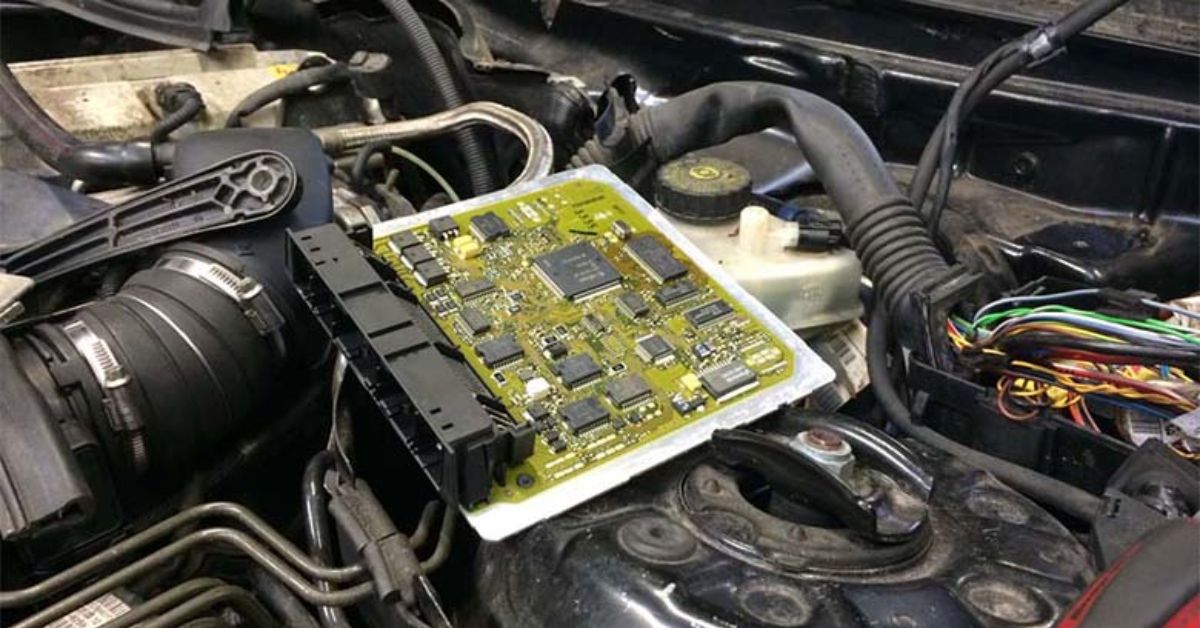

2.1. Vị trí lắp đặt ECU phổ biến (Dưới taplo, khoang động cơ, dưới ghế ngồi)

Vị trí ecu ô tô nằm ở đâu phụ thuộc vào thiết kế của từng hãng xe để tối ưu hóa không gian và bảo vệ vi mạch khỏi nhiệt độ, độ ẩm:

• Khoang động cơ: Thường lắp ngay cạnh ắc quy hoặc sau bầu lọc gió để rút ngắn chiều dài dây dẫn đến các béc phun và bô-bin đánh lửa. Khu vực này yêu cầu ECU phải có vỏ bọc nhôm tản nhiệt và keo chống nước tuyệt đối.

• Dưới bảng taplo (Cabin): Nằm ở phía dưới hộc để đồ ghế phụ hoặc khu vực chân ga/phanh của người lái.

• Dưới ghế ngồi / Cốp sau: Thường dùng cho các mô-đun điều khiển thân vỏ hoặc hệ thống điện phụ trợ.

(Chức năng cốt lõi của bộ ECU - Phụ tùng Mitsubishi An Việt)

2.2. Sự phát triển số lượng ECU trên các dòng xe hiện đại

Về câu hỏi có bao nhiêu ecu trên ô tô, con số này không cố định.

• Xe ô tô đời cũ (trước năm 2000): Chỉ có từ 1 đến 5 hộp ECU cơ bản.

• Xe ô tô hiện đại ngày nay: Hệ thống mạng giao tiếp (CAN bus) kết nối từ 50 đến 100+ hộp ECU độc lập trên một chiếc xe (từ dòng xe phổ thông đến xe sang hạng D).

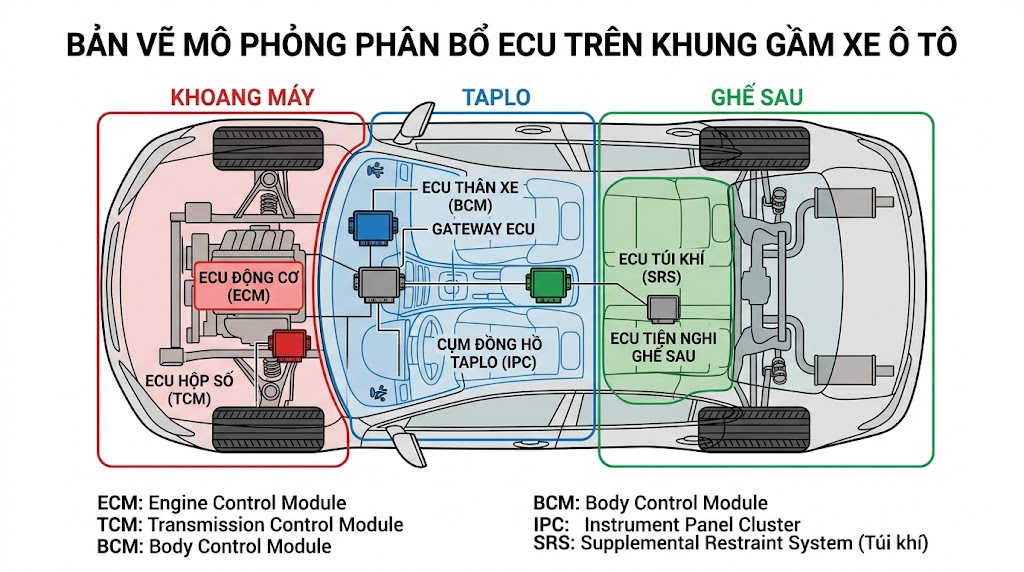

(Sơ đồ ECU xe ô tô - Phụ tùng Mitsubishi An Việt)

3. Phân loại các ECU trên ô tô hiện nay

Mỗi hệ thống ecu trên ô tô được lập trình để quản lý một khu vực riêng biệt. Dưới đây là các loại ecu trên ô tô phổ biến nhất:

3.1. ECU động cơ (Engine Control Module - ECM)

Ecu động cơ ô tô là hộp đen quan trọng nhất và đắt tiền nhất. Nó kiểm soát toàn bộ quá trình nổ của buồng đốt. Nếu ECM hỏng, xe sẽ bị tắt máy hoàn toàn, không thể khởi động hoặc động cơ nổ rung giật mạnh.

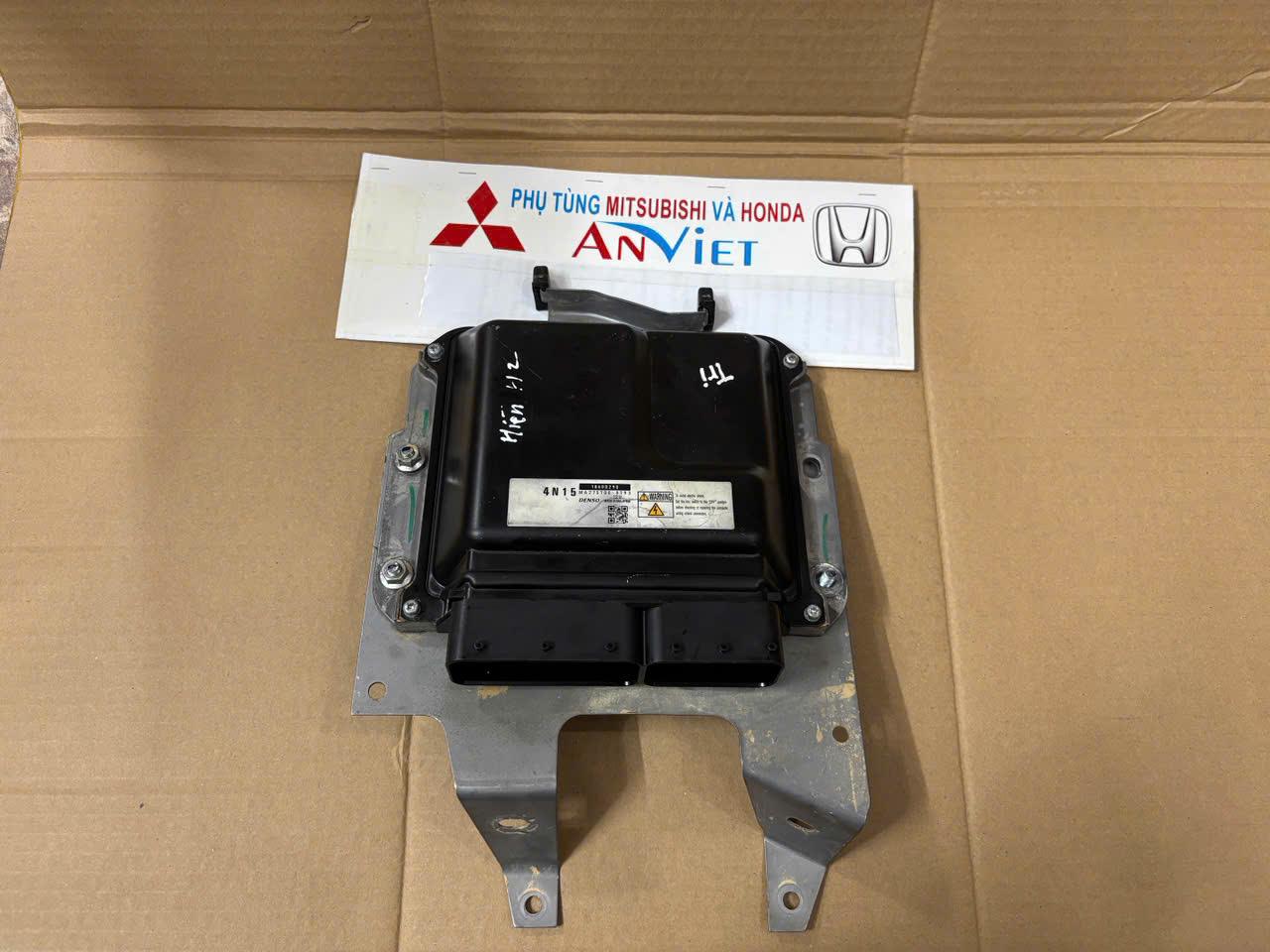

(ECU động cơ xe ô tô - Phụ tùng Mitsubishi An Việt)

3.2. Phân loại khác (Hộp điều khiển thân vỏ, hộp ABS, hộp túi khí...)

• Hộp BCM (Body Control Module - Thường gọi là ECU B): Chịu trách nhiệm quản lý hệ thống điện thân vỏ như đèn chiếu sáng, gạt mưa, khóa cửa trung tâm và cửa sổ điện.

• Hộp TCM (Transmission Control Module): ECU điều khiển hộp số tự động, quyết định thời điểm sang số mượt mà dựa trên vòng tua máy và tốc độ xe.

• Hộp ACE ECU (Active Cornering Enhancement / Air Conditioning): Tùy hãng xe, đây có thể là hộp điều khiển hệ thống treo chống lật (như trên Land Rover) hoặc hộp quản lý hệ thống điều hòa không khí điện tử.

• Hộp ABS/SRS: Điều khiển hệ thống chống bó cứng phanh và bung túi khí an toàn.

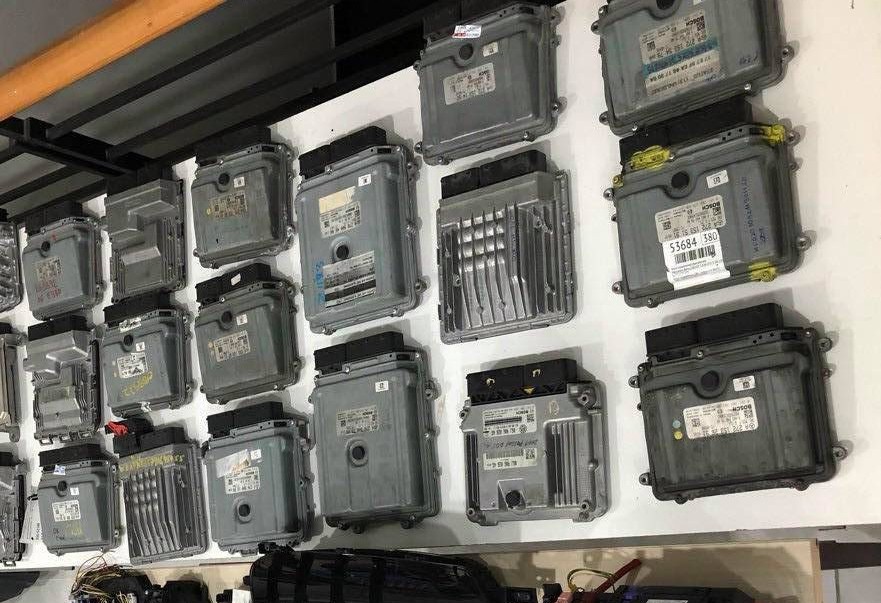

(Các loại ECU động cơ xe ô tô - Phụ tùng Mitsubishi An Việt)

4. Sơ đồ ECU ô tô và nguyên lý hoạt động cơ bản

Sơ đồ ecu ô tô hoạt động theo chu trình vòng kín khép kín gồm 3 giai đoạn:

1. Input (Đầu vào): Các cảm biến (Cảm biến oxy, cảm biến lưu lượng khí nạp MAF, cảm biến trục khuỷu...) thu thập dữ liệu vật lý và chuyển đổi thành tín hiệu điện áp gửi về ecu xe ô tô.

2. Processing (Xử lý): Bộ vi xử lý đối chiếu tín hiệu nhận được với các bản đồ dữ liệu (Map) đã được lập trình sẵn trong bộ nhớ ROM để đưa ra bài toán tối ưu.

3. Output (Đầu ra): ECU xuất xung điện áp để kích hoạt các cơ cấu chấp hành (Kim phun nhiên liệu, rơ-le bơm xăng, mô-tơ bước bướm ga điện tử).

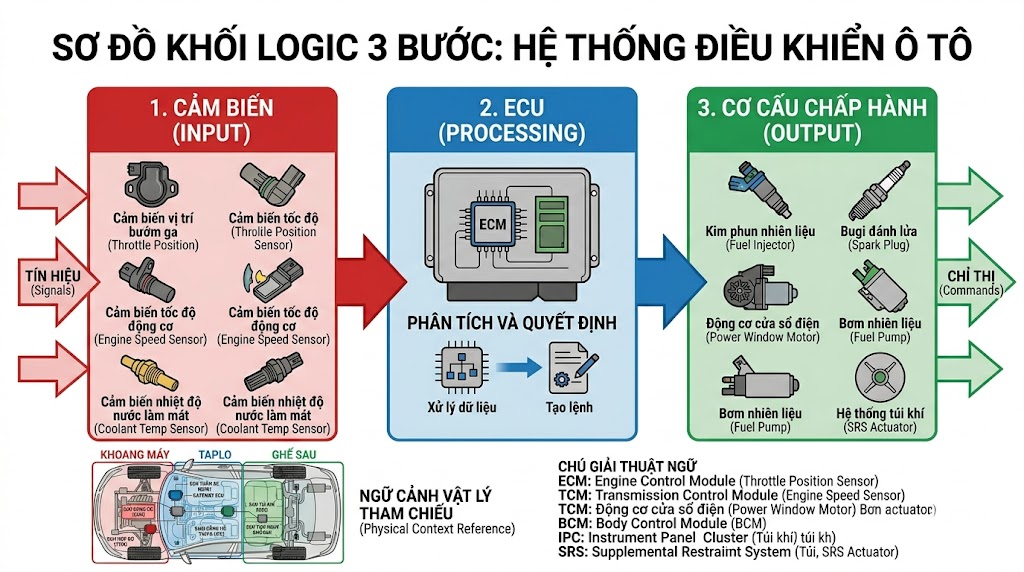

(Sơ đồ Logic ECU động cơ xe ô tô - Phụ tùng Mitsubishi An Việt)

5. Cập nhật: Giá ECU ô tô (hộp đen) hiện nay là bao nhiêu?

Khi hộp ECU bị chập cháy do chập điện hoặc ngập nước, việc thay thế là bắt buộc. Chi phí và hộp ecu giá bao nhiêu phụ thuộc vào phương án lựa chọn phụ tùng.

Bảng giá tham khảo ECU chính hãng và ECU tháo xe (hàng bãi)

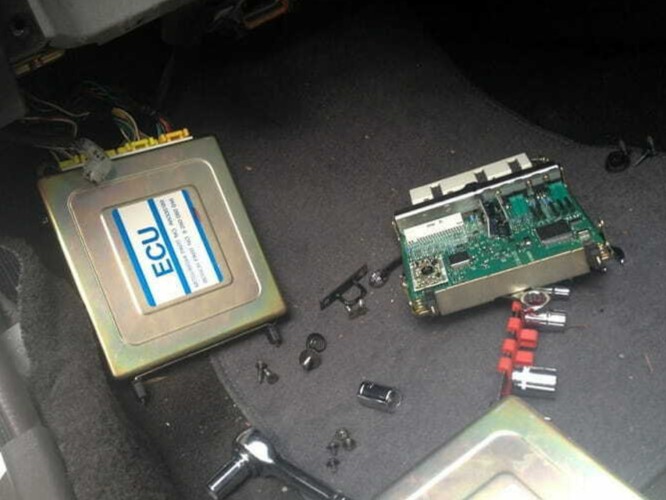

(ECU động cơ xe ô tô - Phụ tùng Mitsubishi An Việt)

Lưu ý kỹ thuật quan trọng:

Khi thay thế hộp ECU (dù là mới hay cũ), kỹ thuật viên không thể áp dụng phương pháp cắm là chạy (Plug and Play). Bắt buộc phải sử dụng máy chẩn đoán chuyên sâu để thực hiện quy trình Coding / Programming (Đồng bộ mã chìa khóa Immobilizer và lập trình lại số VIN) thì động cơ mới được phép nổ máy. Đơn giá nhân công lập trình phần mềm dao động từ 1.000.000đ - 3.000.000đ tùy độ khó của hệ thống bảo mật từng dòng xe.
