Để thực hiện cách bật đèn gầm ô tô, người lái chỉ cần xoay núm điều khiển trên cần gạt bên trái vô lăng đến biểu tượng đèn sương mù. Tuy nhiên, khi hệ thống chiếu sáng gặp sự cố, việc nắm vững sơ đồ mạch điện, quy trình tháo lắp và căn chỉnh góc chiếu là kỹ năng bắt buộc để đảm bảo an toàn vận hành. Bài viết, Phụ tùng Mitsubishi An Việt sẽ cung cấp cẩm nang kỹ thuật chuyên sâu giúp khắc phục triệt để các lỗi thường gặp trên hệ thống đèn sương mù.

1. Hướng dẫn cách bật/tắt đèn gầm ô tô đúng chuẩn

Hệ thống đèn sương mù được thiết kế phụ thuộc vào cụm đèn chiếu sáng chính. Thông thường, đèn gầm chỉ có thể kích hoạt khi xe đã bật đèn đờ-mi (đèn định vị ban ngày) hoặc đèn cốt (Low beam).

Vị trí công tắc đèn gầm ô tô

Tùy thuộc vào thiết kế của từng hãng xe, công tắc đèn gầm ô tô được bố trí ở hai vị trí phổ biến:

• Tích hợp trên cần gạt xinhan (Các dòng xe Châu Á): Nằm ở một vòng xoay nhỏ độc lập ngay trên cần gạt bên trái vô lăng, có ký hiệu hình chiếc đèn chiếu sáng với vạch lượn sóng.

• Dạng núm xoay/nút bấm trên Taplo (Các dòng xe Châu Âu/Mỹ): Bố trí ở cụm điều khiển đèn phía dưới cửa gió điều hòa bên trái người lái.

(Hướng dẫn cách bật/tắt đèn gầm ô tô đúng chuẩn - Phụ tùng Mitsubishi An Việt)

2. Sơ đồ mạch điện và ký hiệu cầu chì đèn gầm ô tô

Để tiến hành sửa chữa, kỹ thuật viên cần hiểu rõ cấu trúc của mạch đèn sương mù ô tô. Một hệ thống tiêu chuẩn bao gồm: Bình ắc quy -> Cầu chì -> Rơ-le (Relay) -> Công tắc điều khiển -> Bóng đèn -> Mass gầm.

Khi xảy ra sự cố chập cháy, vị trí cần kiểm tra đầu tiên là hộp cầu chì (Fuse box), thường nằm trong khoang động cơ hoặc dưới gầm taplo. Ký hiệu cầu chì đèn gầm ô tô trên nắp hộp thường được ghi là:

• FR FOG (Front Fog): Cầu chì đèn gầm trước.

• RR FOG (Rear Fog): Cầu chì đèn gầm sau.

• FOG LAMP: Cầu chì chung cho hệ thống sương mù.

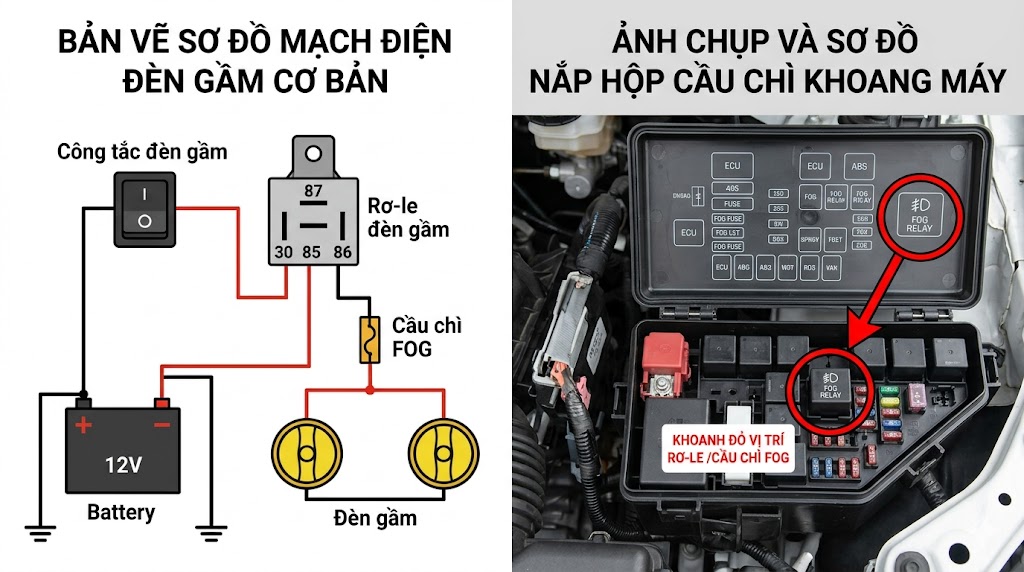

(Sơ đồ mạch điện và ký hiệu cầu chì đèn gầm ô tô - Phụ tùng Mitsubishi An Việt)

3. Hướng dẫn kỹ thuật tháo lắp đèn gầm ô tô

Quy trình cách tháo lắp đèn gầm ô tô yêu cầu sự cẩn thận để tránh làm gãy các ngàm nhựa (phe cài) trên cản trước xe.

3.1. Cách lắp đèn bi gầm ô tô và đấu nối dây

Khi nâng cấp lên các hệ thống bi LED, cách đấu đèn gầm ô tô phải tuân thủ nguyên tắc an toàn điện:

• Cố định bi gầm: Tháo lồng dè hốc bánh xe, tháo ốc bắt chân đèn zin. Lắp cụm bi gầm mới thông qua mặt dưỡng (Bracket) dành riêng cho từng dòng xe để đảm bảo độ chắc chắn.

• Đấu nối dây điện: Sử dụng bộ dây giắc cắm zin (Plug-and-play). Nguồn điện chính lấy trực tiếp từ bình ắc quy qua một rơ-le trung gian. Tín hiệu kích hoạt rơ-le được trích xuất từ giắc cắm công tắc đèn gầm ô tô nguyên bản. Tuyệt đối không cắt trích trực tiếp nguồn điện của xe để nuôi cụm bi LED công suất cao.

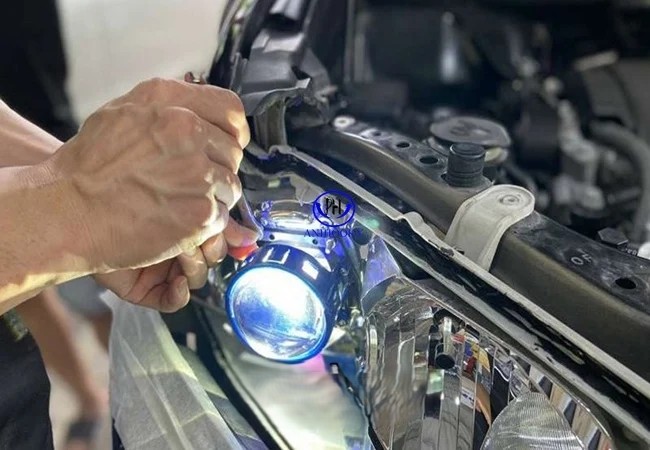

(Cách lắp đèn bi gầm ô tô và đấu nối dây - Phụ tùng Mitsubishi An Việt)

3.2. Cách chỉnh đèn gầm ô tô không gây chói mắt

Sau khi lắp đặt, cách chỉnh đèn gầm ô tô là bước quyết định hiệu quả chiếu sáng:

• Đỗ xe vuông góc với một bức tường phẳng, cách tường khoảng 5 - 7 mét.

• Tìm con ốc vít chỉnh tầm vực (thường nằm ở mặt sau hoặc phía dưới cụm đèn gầm).

• Dùng tua-vít xoay ốc để điều chỉnh luồng sáng. Tiêu chuẩn: Đường cắt ánh sáng (Cut-off line) trên tường phải thấp hơn khoảng 10-15 cm so với chiều cao tâm đèn đo thực tế từ mặt đất.

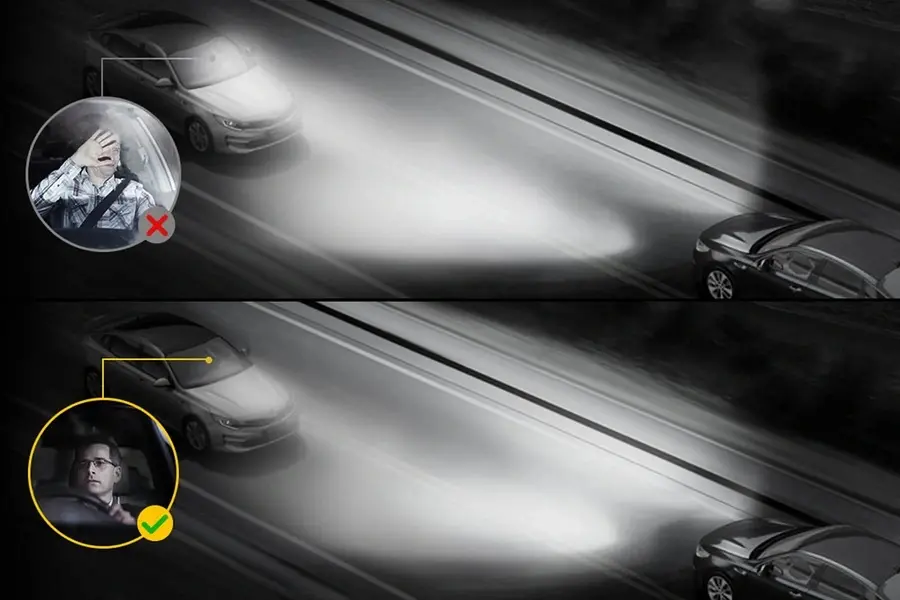

(Cách chỉnh đèn gầm ô tô không gây chói mắt - Phụ tùng Mitsubishi An Việt)

4. Nguyên nhân và cách khắc phục đèn gầm ô tô không sáng

Hiện tượng đèn gầm ô tô không sáng thường bắt nguồn từ 3 nguyên nhân cốt lõi:

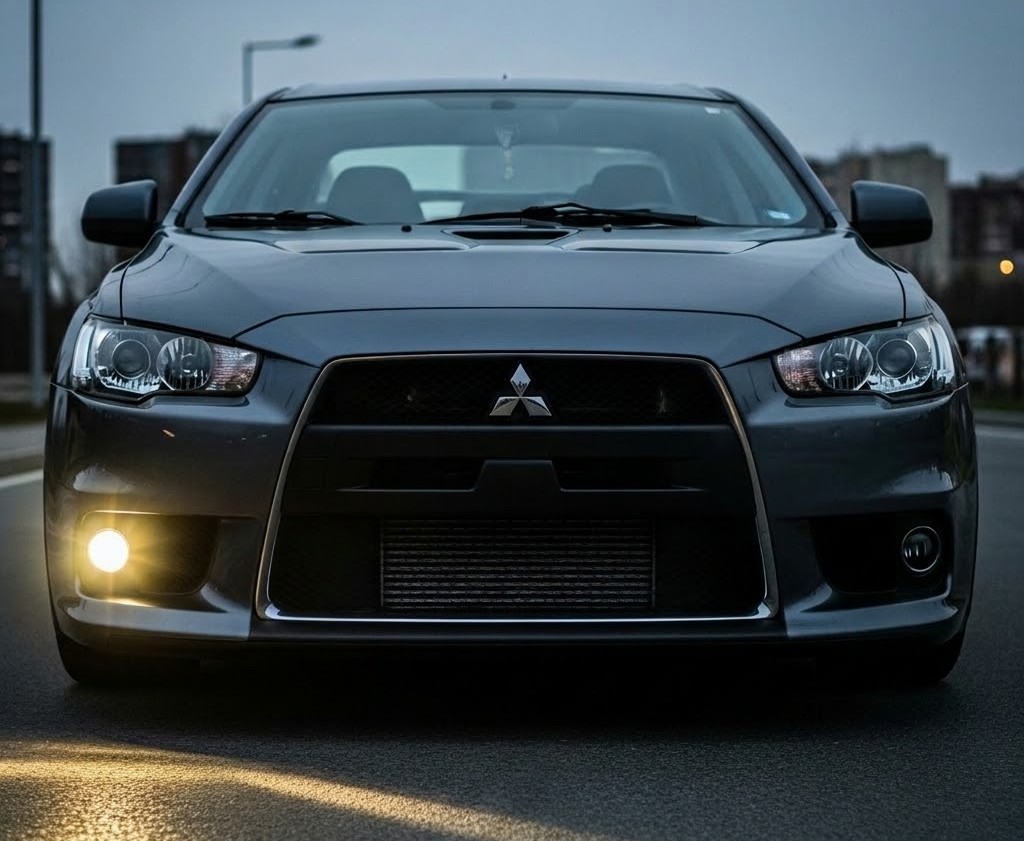

(Nguyên nhân và cách khắc phục đèn gầm ô tô không sáng - Phụ tùng Mitsubishi An Việt)

5. Hướng dẫn tự thay bóng đèn gầm ô tô tại nhà

Để thay bóng đèn gầm ô tô (loại bóng Halogen chân H8, H11, H16...), bạn thực hiện theo các bước sau:

1. Đánh hết lái vô lăng sang một bên để tạo khoảng trống ở lồng dè bánh xe.

2. Tháo các chốt nhựa hãm lồng dè, vạch lồng dè ra để tiếp cận mặt sau của cụm đèn gầm.

3. Bóp lẫy tháo giắc cắm điện.

4. Vặn đuôi bóng đèn ngược chiều kim đồng hồ khoảng 1/4 vòng và rút bóng ra.

5. Lắp bóng mới (Lưu ý: Không dùng tay trần chạm trực tiếp vào bầu thủy tinh của bóng mới), vặn xuôi chiều kim đồng hồ để khóa chặt và cắm lại giắc điện.

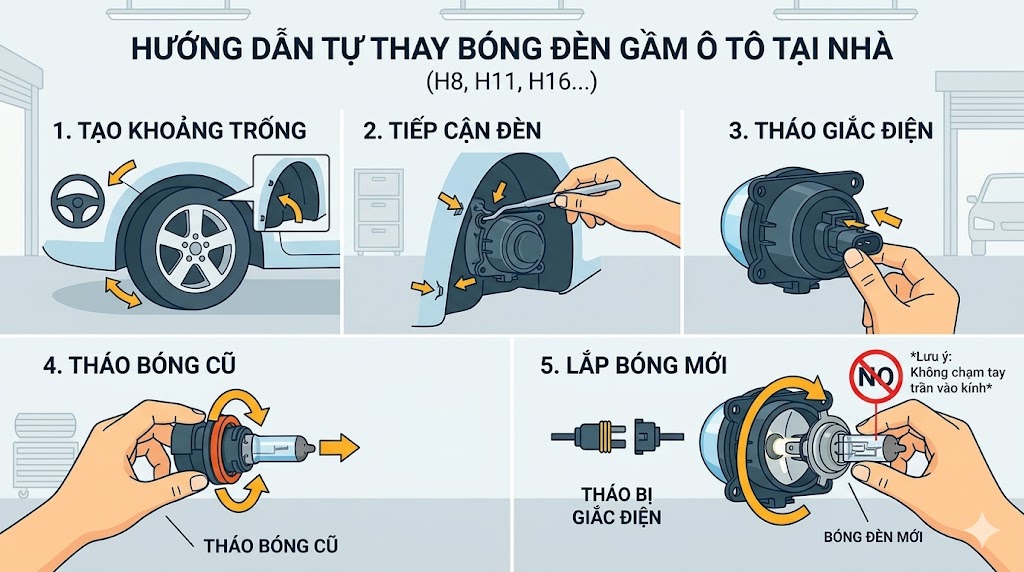

(Hướng dẫn tự thay bóng đèn gầm ô tô tại nhà - Phụ tùng Mitsubishi An Việt)

6. Công cụ hỗ trợ: Đèn pin soi gầm ô tô chuyên dụng

Việc thao tác dưới gầm xe thiếu sáng gặp rất nhiều khó khăn. Để thực hiện tháo lắp, kiểm tra rò rỉ điện hay thay bóng chính xác, kỹ thuật viên bắt buộc phải trang bị đèn soi gầm ô tô. Đây là dạng đèn pin LED thanh dài, có đế nam châm hít chặt vào khung sườn xe hoặc móc treo linh hoạt, cung cấp ánh sáng khuếch tán diện rộng giúp quan sát rõ các giắc cắm và chi tiết cơ khí khuất lấp.

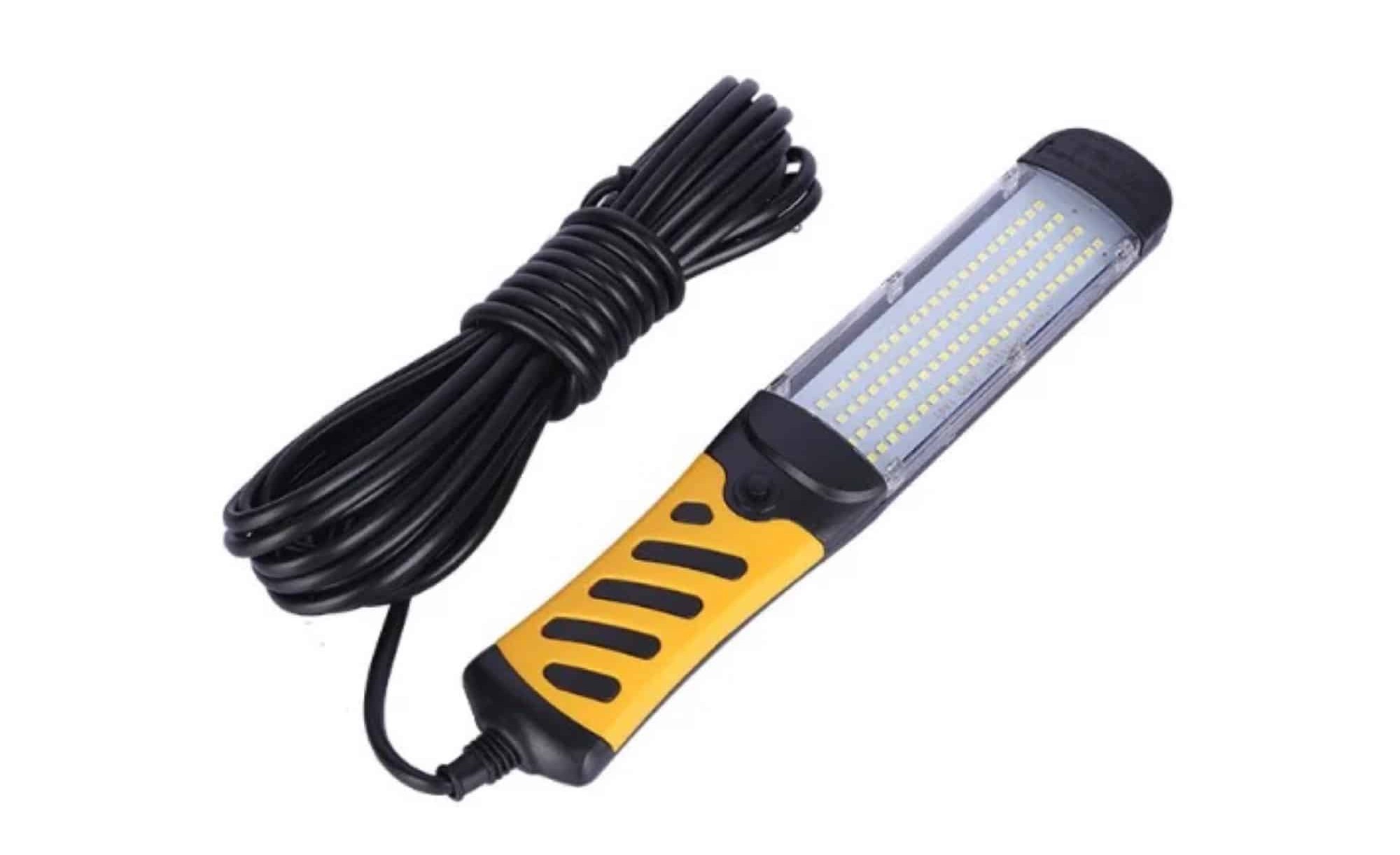

(Đèn pin soi gầm ô tô chuyên dụng - Phụ tùng Mitsubishi An Việt)
