Máy phát điện ô tô là nguồn cung cấp năng lượng sống còn cho mọi hệ thống điện trên xe khi nổ máy. Việc hiểu rõ máy phát điện ô tô là gì giúp chủ xe dễ dàng bắt bệnh khi hệ thống điện chập chờn. Bài viết dưới đây chuyên gia phụ tùng ô tô của Phụ tùng Mitsubishi An Việt sẽ phân tích chuyên sâu cấu tạo máy phát điện ô tô, giải mã sơ đồ máy phát điện ô tô và cập nhật bảng giá phụ tùng mới nhất.

1. Máy phát điện ô tô là gì?

Máy phát điện ô tô là một thiết bị cơ điện thực hiện nhiệm vụ biến đổi cơ năng quay từ trục khuỷu thành điện năng.

Trong các tài liệu kỹ thuật toàn cầu, máy phát điện ô tô tiếng Anh là gì được giải đáp bằng thuật ngữ "Alternator".

Chức năng cốt lõi của máy phát điện ô tô là cung cấp toàn bộ điện năng cho hệ thống điện (đèn, còi, điều hòa, ECU) khi động cơ đang hoạt động. Đồng thời, thiết bị này sạc nạp lại nguồn điện dự trữ cho bình ắc quy. Không có máy phát, xe sẽ cạn kiệt ắc quy và nằm đường chỉ sau vài chục kilomet.

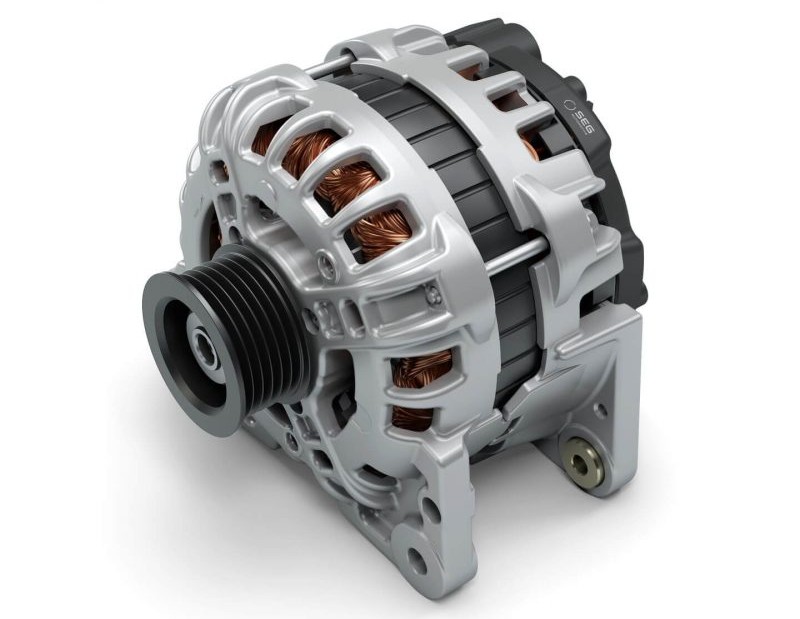

(Máy phát điện ô tô là gì? - Phụ tùng Mitsubishi An Việt)

2. Cấu tạo máy phát điện ô tô và chức năng từng linh kiện

Cấu tạo máy phát điện ô tô bao gồm một tổ hợp các cuộn dây điện từ và bộ vi mạch xử lý tín hiệu. Sự phối hợp của các linh kiện này tạo ra dòng điện ổn định.

2.1. Rotor, Stator và cổ góp máy phát điện ô tô

• Rotor (Phần quay): Là một nam châm điện bao gồm cuộn dây quấn quanh lõi thép. Khi có dòng điện kích từ chạy qua, Rotor tạo ra từ trường quay liên tục.

• Stator (Phần tĩnh): Là khung thép hình trụ rỗng chứa 3 cuộn dây quấn lệch nhau 120 độ. Từ trường quay của Rotor cắt ngang cuộn dây Stator để sinh ra dòng điện xoay chiều 3 pha.

• Cổ góp (Slip Rings): Là hai vòng đồng gắn trên trục Rotor, làm nhiệm vụ tiếp nhận dòng điện kích từ bên ngoài truyền vào cuộn dây Rotor.

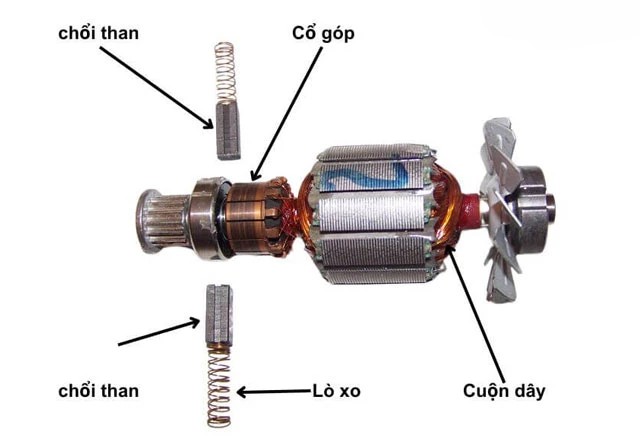

(Cấu tạo máy phát điện ô tô - Phụ tùng Mitsubishi An Việt)

2.2. Chổi than máy phát điện ô tô

Nhiều khách hàng thắc mắc máy phát điện ô tô có chổi than không. Chổi than máy phát điện ô tô là chi tiết bắt buộc phải có. Chổi than được làm từ hợp chất graphite (than chì). Linh kiện này luôn tỳ sát vào cổ góp để truyền dòng điện kích từ vào Rotor.

2.3. IC máy phát điện ô tô và bộ chỉnh lưu

• Bộ chỉnh lưu (Diode Bridge): Dòng điện sinh ra ở Stator là điện xoay chiều (AC). Bộ chỉnh lưu sử dụng mảng Diode để biến đổi hoàn toàn điện xoay chiều thành điện một chiều (DC) phù hợp với ô tô.

• IC máy phát điện ô tô (Tiết chế): IC là bộ vi mạch điều chỉnh điện áp đầu ra. IC tự động điều tiết dòng điện kích từ để duy trì điện áp sạc luôn ở mức an toàn, bất kể vòng tua máy tăng hay giảm.

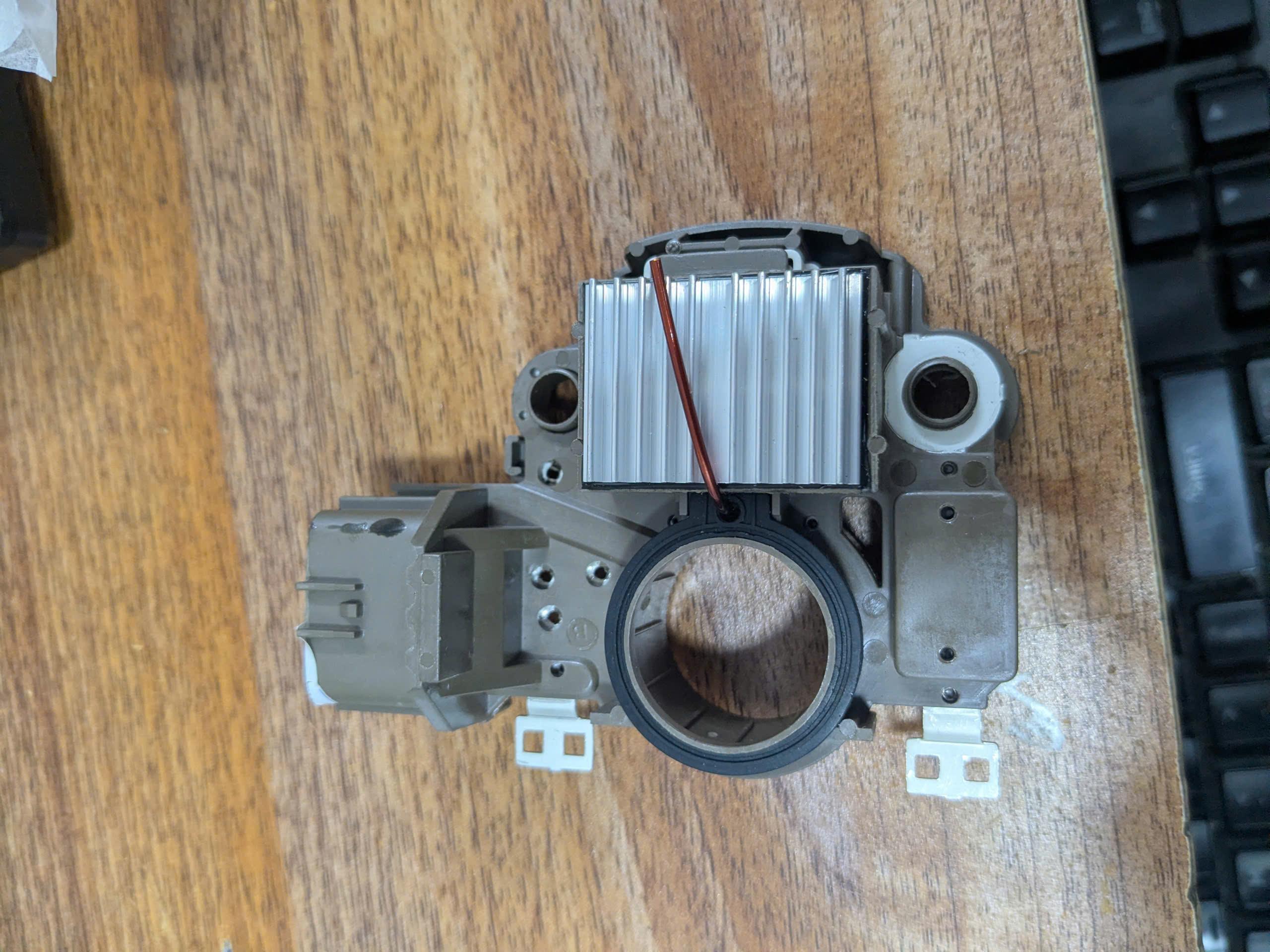

(IC máy phát điện ô tô  - Phụ tùng Mitsubishi An Việt)

3. Thông số kỹ thuật và sơ đồ đấu dây

Hiểu rõ sơ đồ máy phát điện ô tô là kỹ năng bắt buộc của kỹ thuật viên khi bảo dưỡng hệ thống điện.

3.1. Máy phát điện ô tô bao nhiêu vôn? Có mấy pha?

Thông số máy phát điện ô tô bao nhiêu vôn luôn được cố định ở mức 13.5V đến 14.4V đối với xe con. Nếu điện áp sạc dưới 13V (sạc yếu) hoặc trên 15V (sạc nhồi), hệ thống đang gặp lỗi nặng. Đa số máy phát trên ô tô hiện nay đều là loại máy phát điện xoay chiều 3 pha.

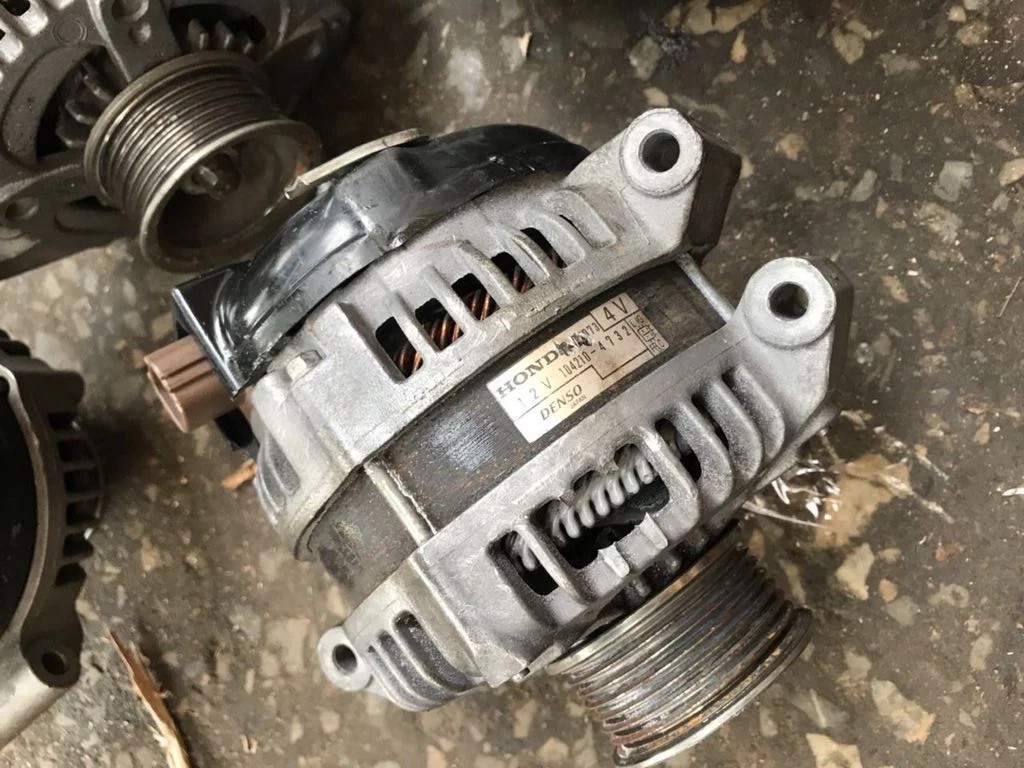

(IC máy phát điện ô tô  - Phụ tùng Mitsubishi An Việt)

3.2. Hướng dẫn đọc các ký hiệu và phân biệt các chân

Trên giắc cắm của máy phát điện thường có các ký hiệu chân cơ bản sau:

• Chân B (Battery): Chân cáp to nhất, nối trực tiếp đến cực Dương (+) của ắc quy để truyền điện nạp.

• Chân IG (Ignition): Nhận nguồn điện 12V từ khóa điện để kích hoạt IC tiết chế hoạt động.

• Chân L (Lamp): Nối với đèn báo sạc (đèn hình bình ắc quy) trên bảng đồng hồ taplo.

• Chân S (Sense): Nhận biết điện áp thực tế của ắc quy để IC cân chỉnh lưu lượng sạc.

• Chân M/FR (Monitor): Gửi tín hiệu báo tải của máy phát về hộp điều khiển trung tâm (ECU).

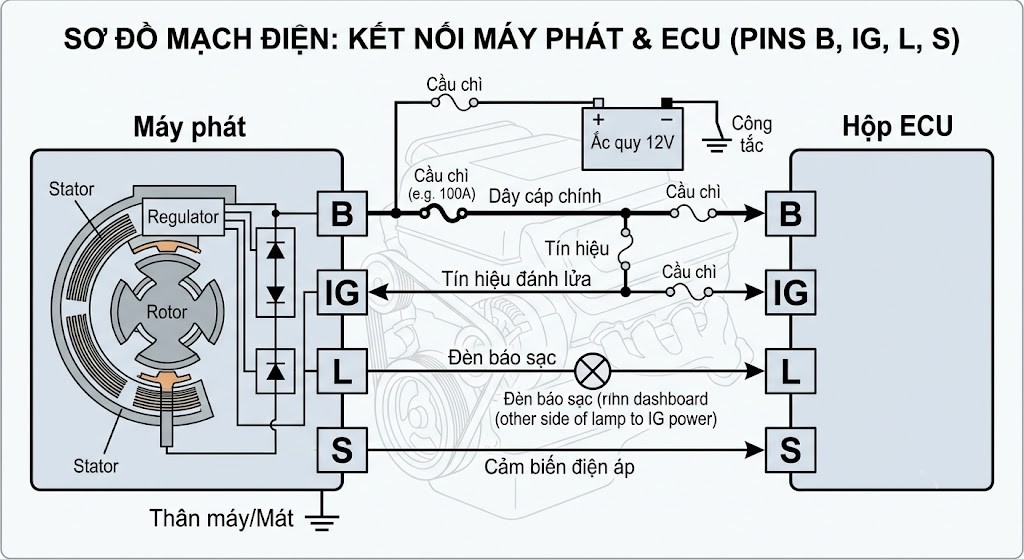

(Sơ Đồ Mạch Máy Phát - Phụ tùng Mitsubishi An Việt)

4. Máy phát điện ô tô giá bao nhiêu tiền?

Khách hàng luôn quan tâm máy phát điện ô tô giá bao nhiêu khi phụ tùng này bị cháy cuộn đồng hoặc hỏng IC không thể sửa chữa. Giá vật tư phụ thuộc trực tiếp vào dòng xe và xuất xứ.

Bảng báo giá máy phát điện ô tô tham khảo:

(Lưu ý: Bảng giá trên chỉ là giá vật tư cụm máy phát điện. Chi phí chưa bao gồm dây curoa dẫn động và công tháo lắp tại xưởng).

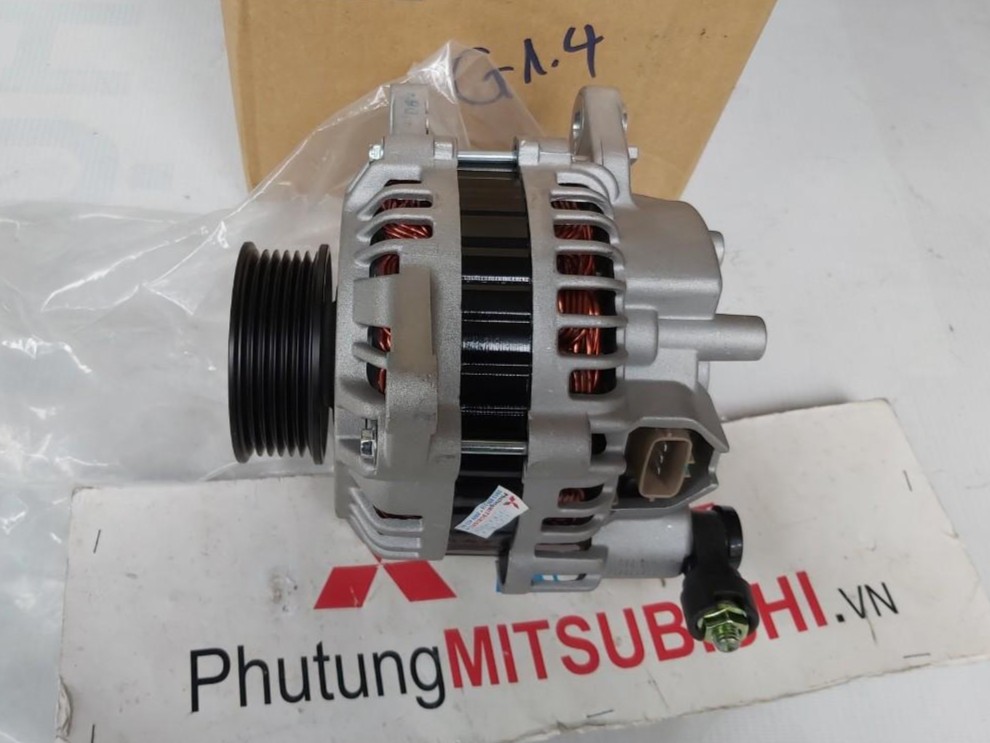

(Máy phát điện ô tô giá bao nhiêu tiền? - Phụ tùng Mitsubishi An Việt)

5. Câu hỏi thường gặp (FAQ)

Máy phát điện ô tô bị hỏng thì xe có chạy được không?

Xe vẫn chạy được một quãng đường ngắn dựa vào năng lượng dự trữ trong ắc quy. Khi ắc quy cạn kiệt, hệ thống đánh lửa mất điện, xe sẽ chết máy hoàn toàn.

Máy phát điện ô tô kêu vo vo là bệnh gì?

Tiếng kêu vo vo hoặc rít kim loại phát ra từ máy phát báo hiệu vòng bi (bạc đạn) đã bị vỡ mỡ bôi trơn hoặc cụm dây curoa dẫn động bị chùng.

Có thể thay rời chổi than và IC máy phát không?

Hoàn toàn có thể. Nếu Stator và Rotor còn tốt, thợ kỹ thuật có thể tháo rã cụm máy phát để thay thế lẻ chổi than bị mòn hoặc IC tiết chế bị cháy để tiết kiệm chi phí.

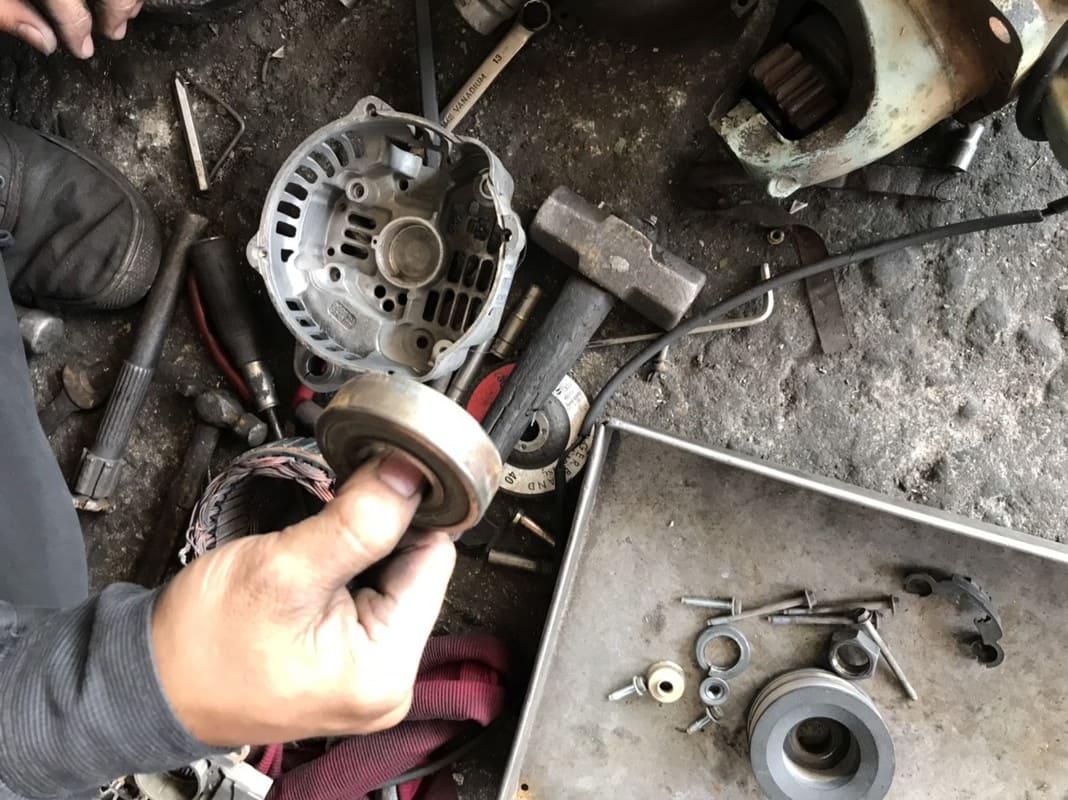

(Máy phát điện ô tô bị hỏng - Phụ tùng Mitsubishi An Việt)

KẾT LUẬN

Hệ thống điện trên xe luôn đòi hỏi sự ổn định tuyệt đối. Việc nắm rõ máy phát điện ô tô là gì và cấu tạo máy phát điện ô tô giúp bạn chăm sóc xe đúng cách. Khi kiểm tra thấy thông số máy phát điện ô tô bao nhiêu vôn không đạt chuẩn, hãy mang xe đến xưởng để đo lường mạch điện. Việc thay thế chổi than máy phát điện ô tô hoặc IC máy phát điện ô tô kịp thời sẽ tiết kiệm tối đa chi phí thay nguyên cụm mới.
