Van tiết lưu ô tô là một thiết bị cơ khí thủy lực nằm trong hệ thống điều hòa không khí, làm nhiệm vụ hạ áp suất và nhiệt độ của môi chất lạnh trước khi đi vào dàn lạnh. Khi điều hòa kém mát hoặc đóng đá, đây là bộ phận đầu tiên kỹ thuật viên cần kiểm tra. Bài viết này, chuyên gia phụ tùng ô tô của Phụ tùng Mitsubishi An Việt sẽ phân tích chuyên sâu về cấu tạo van tiết lưu ô tô, chức năng và nguyên lý hoạt động chuẩn xác nhất.

1. Van tiết lưu ô tô (điều hòa ô tô) là gì?

Hệ thống điều hòa hoạt động dựa trên sự tuần hoàn khép kín của gas lạnh. Trong chu trình này, van tiết lưu điều hòa ô tô đóng vai trò là điểm giao cắt biến đổi trạng thái vật lý của môi chất.

Van tiết lưu dàn lạnh ô tô được lắp đặt ngay tại đầu vào của dàn lạnh (Evaporator), nằm ẩn bên dưới taplo trong khoang cabin. Kỹ thuật viên thường phải tháo hộp đựng găng tay phía ghế phụ để tiếp cận chi tiết này.

Trong các tài liệu sửa chữa quốc tế hoặc phần mềm tra mã phụ tùng, van tiết lưu ô tô tiếng Anh là Expansion Valve (Thường gọi là TXV - Thermal Expansion Valve đối với van cơ).

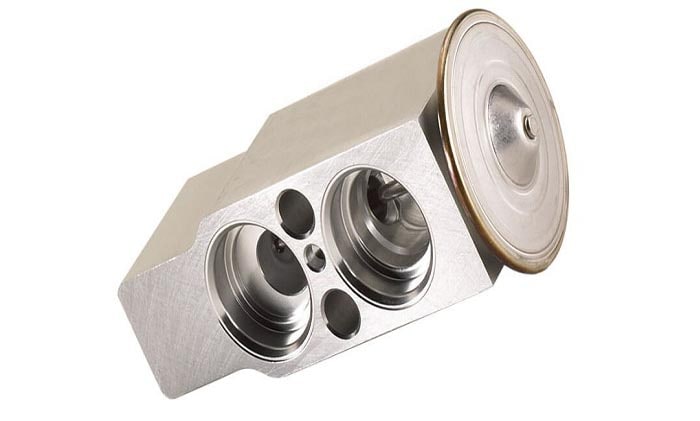

(Van tiết lưu ô tô (điều hòa ô tô) là gì? - Phụ tùng Mitsubishi An Việt)

2. Chức năng của van tiết lưu hệ thống điều hòa ô tô

Chức năng van tiết lưu ô tô quyết định trực tiếp đến hiệu suất làm lạnh sâu của hệ thống điều hòa. Thiết bị này đảm nhận hai nhiệm vụ kỹ thuật cốt lõi:

2.1. Điều tiết lưu lượng gas lạnh (môi chất lạnh) vào dàn lạnh

Van tiết lưu kiểm soát chính xác lượng môi chất lạnh dạng lỏng phun vào dàn lạnh dựa trên nhiệt độ thực tế của khoang cabin. Nếu tải nhiệt lớn, van mở rộng để tăng lượng gas. Nếu tải nhiệt thấp, van thu hẹp tiết diện để ngăn tình trạng dư thừa gas lỏng gây ngập lốc lạnh.

2.2. Giảm áp suất và giảm nhiệt độ môi chất đột ngột

Môi chất lạnh đi ra từ dàn nóng có áp suất và nhiệt độ rất cao. Khi đi qua màng chắn hẹp của van tiết lưu, áp suất môi chất bị sụt giảm đột ngột. Quá trình giảm áp này kéo theo sự sụt giảm nhiệt độ mạnh mẽ, làm gas lạnh buốt trước khi đi vào dàn bay hơi.

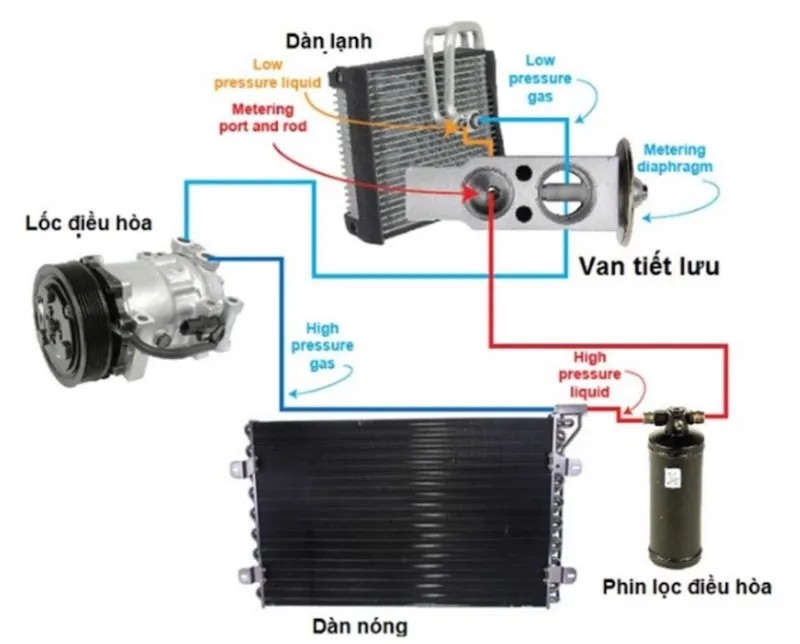

(Chức năng của van tiết lưu hệ thống điều hòa ô tô - Phụ tùng Mitsubishi An Việt)

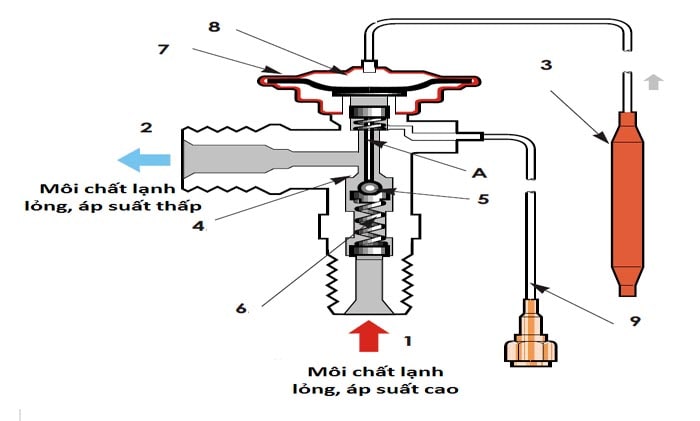

3. Cấu tạo van tiết lưu điều hòa ô tô cơ bản

Cấu tạo van tiết lưu ô tô được chế tạo từ hợp kim nhôm hoặc đồng thau để chống ăn mòn và chịu được áp lực cao.

3.1. Cấu tạo thân van và đường ống dẫn

Thân van là một khối kim loại chứa hai đường ống rỗng chéo nhau. Một đường nối từ phin lọc ga đến đầu vào dàn lạnh. Đường còn lại nối từ đầu ra dàn lạnh về lốc điều hòa. Giữa thân van là một lỗ tiết lưu cực nhỏ (Orifice) có chức năng cản trở dòng chảy.

3.2. Màng mỏng, ty van và râu cảm biến nhiệt (đối với van tiết lưu cơ)

• Râu cảm biến nhiệt: Gắn chặt vào ống xả của dàn lạnh. Râu này chứa môi chất dễ bay hơi.

• Màng mỏng (Diaphragm): Tiếp nhận áp lực giãn nở từ râu cảm biến.

• Ty van và lò xo: Chuyển động tịnh tiến lên xuống theo màng mỏng để đóng/mở tiết diện lỗ tiết lưu.

(Chức năng của van tiết lưu hệ thống điều hòa ô tô - Phụ tùng Mitsubishi An Việt)

3.3. Đặc điểm của van tiết lưu 2 chiều trên các hệ thống chuyên dụng

Khác với van 1 chiều thông thường, van tiết lưu 2 chiều cho phép dòng môi chất đi qua theo cả hai hướng. Thiết bị này thường được tích hợp trên các dòng xe điện hoặc xe lai (Hybrid) sử dụng hệ thống bơm nhiệt (Heat Pump), vừa có chức năng làm lạnh vào mùa hè, vừa sưởi ấm vào mùa đông.

Bảng so sánh các loại van tiết lưu điều hòa ô tô:

4. Nguyên lý hoạt động của van tiết lưu ô tô

Nguyên lý hoạt động van tiết lưu ô tô tuân theo định luật nhiệt động lực học về sự thay đổi áp suất và thể tích chất lưu.

1. Môi chất lạnh (Gas R134a hoặc R1234yf) ở dạng lỏng, áp suất cao (khoảng 15-20 bar) đi vào cổng nhận của van tiết lưu.

2. Khi đi qua lỗ tiết lưu hẹp bên trong van, thể tích không gian đột ngột mở rộng ở đầu ra. Áp suất môi chất sụt giảm tức thì xuống mức áp suất thấp (khoảng 2-3 bar).

3. Do áp suất giảm, môi chất hóa lỏng lập tức sôi và chuyển sang trạng thái hơi sương có nhiệt độ rất thấp (khoảng 0°C - 5°C). Lớp sương lạnh này đi vào dàn bay hơi, hấp thụ nhiệt nóng từ cabin và mang lại luồng gió mát lạnh.

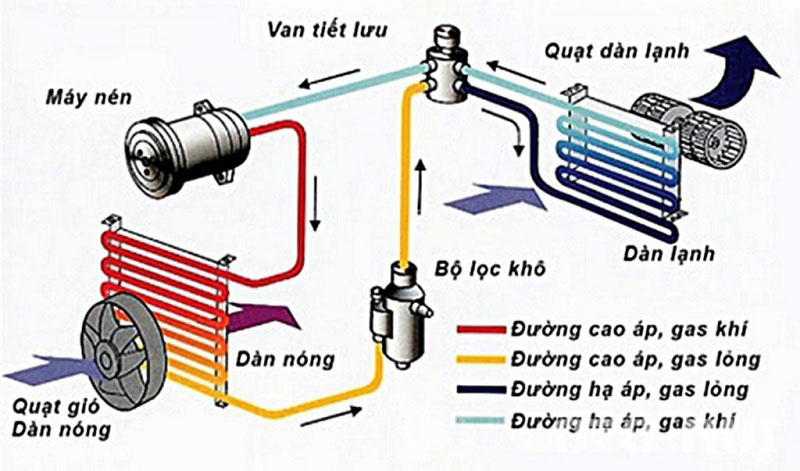

(Nguyên lý hoạt động của van tiết lưu ô tô - Phụ tùng Mitsubishi An Việt)

5. Câu hỏi thường gặp (FAQ)

Dấu hiệu hỏng van tiết lưu ô tô là gì?

Hệ thống điều hòa ô tô làm mát kém, cửa gió thổi ra hơi nóng, đường ống hồi (ống to) bám tuyết trắng hoặc lốc lạnh đóng ngắt liên tục.

Có thể vệ sinh van tiết lưu ô tô được không?

Nếu van chỉ bị nghẹt mạt kim loại nhẹ, kỹ thuật viên có thể dùng dung dịch súc rửa đường ống. Tuy nhiên, nếu màng cảm biến đã rách, bắt buộc phải thay van mới.

Thay van tiết lưu ô tô có cần nạp lại gas không?

Bắt buộc. Để tháo van tiết lưu, kỹ thuật viên phải xả bỏ toàn bộ áp suất gas trong hệ thống. Sau khi thay van, phải hút chân không và nạp lại gas lạnh từ đầu.

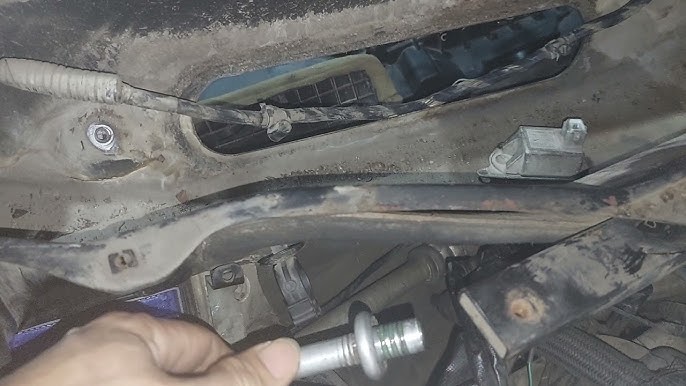

(Có thể vệ sinh van tiết lưu ô tô được không? - Phụ tùng Mitsubishi An Việt)

KẾT LUẬN

Hệ thống van tiết lưu hệ thống điều hòa ô tô là chi tiết kỹ thuật cốt lõi giúp chuyển hóa trạng thái môi chất lạnh. Nắm vững cấu tạo van tiết lưu ô tô và nguyên lý giảm áp giúp kỹ thuật viên bắt bệnh hệ thống lạnh chính xác. Khi phát hiện điều hòa kém mát, hãy kiểm tra thông số áp suất trước khi quyết định can thiệp sửa chữa.
