Người dùng xe số sàn thường thắc mắc bàn ép ô tô là gì khi xe bị trượt côn. Đây là bộ phận cơ khí cốt lõi trong hệ thống ly hợp. Nó quyết định khả năng truyền tải công suất từ động cơ đến hộp số. Bài viết dưới đây chuyên gia phụ tùng ô tô của Phụ tùng Mitsubishi An Việt sẽ phân tích chi tiết cấu tạo cụm bàn ép lá côn bi tê và dấu hiệu nhận biết hư hỏng.

1. Bàn ép ô tô là gì?

Bàn ép ô tô là một cụm chi tiết đĩa kim loại chịu lực ma sát cực cao. Thiết bị này tạo ra lực ép tiêu chuẩn lên đĩa ma sát (lá côn). Qua đó, nó kết nối chặt chẽ động cơ với trục sơ cấp hộp số.

Vị trí bàn ép ô tô nằm cố định bên trong buồng ly hợp. Nó được bắt bulong trực tiếp vào bề mặt bánh đà của động cơ. Đĩa ma sát sẽ được kẹp chặt ở giữa bàn ép và bánh đà.Chức năng chính của bàn ép oto là cung cấp lực ép vật lý liên tục. Lực ép này nén chặt đĩa ma sát vào bề mặt bánh đà. Nhờ đó, 100% mô-men xoắn từ trục khuỷu được truyền tải trọn vẹn xuống hộp số.

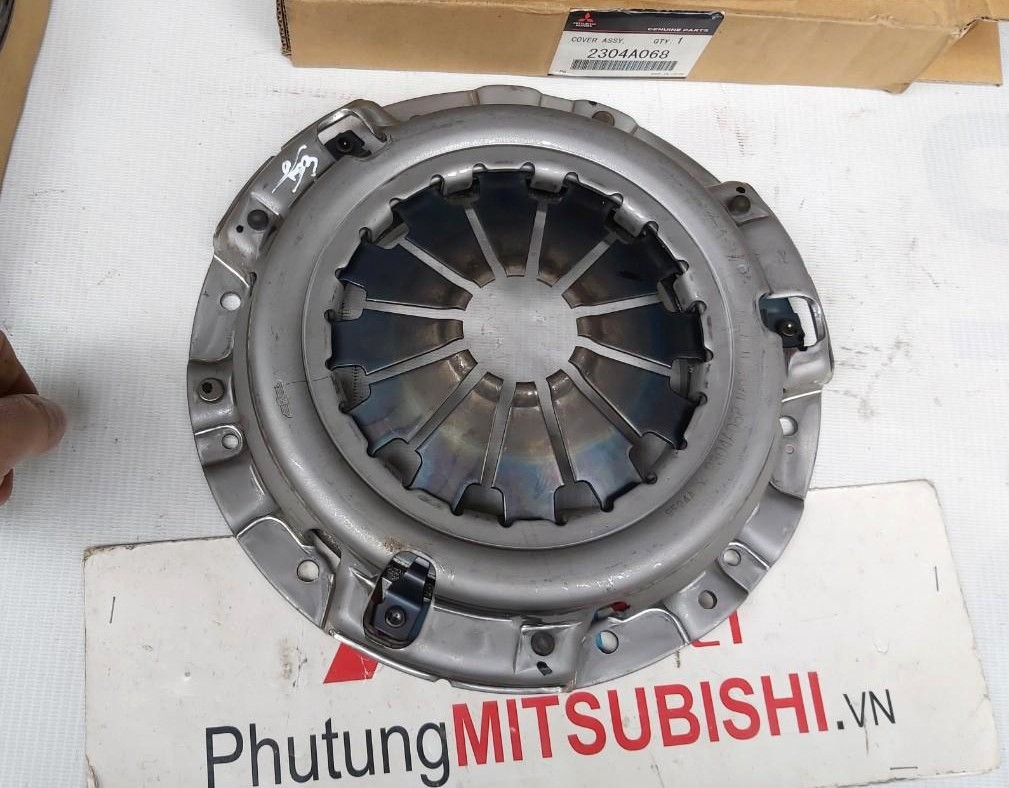

(Bàn ép ô tô là gì? - Phụ tùng Mitsubishi An Việt)

2. Cấu tạo chi tiết cụm bàn ép lá côn bi tê

Cụm bàn ép bi tê ô tô bao gồm ba linh kiện cơ khí hoạt động không thể tách rời. Sự đồng bộ của bộ ba này quyết định độ êm ái khi sang số.

2.1. Lá côn ô tô

Lá côn ô tô là một đĩa thép mang các vành vật liệu ma sát ở cả hai mặt. Chi tiết này hấp thụ lực xoắn thông qua hệ thống lò xo giảm chấn. Nó quay đồng tốc với trục sơ cấp của hộp số khi ly hợp đóng.

2.2. Bàn ép ô tô

Bàn ép ô tô bao gồm một vỏ mâm ép bằng thép dập và hệ thống lò xo đĩa màng. Mặt trong của bàn ép là một khối gang được gia công siêu phẳng. Lò xo đĩa màng tạo ra lực nén khổng lồ để kẹp chặt lá côn.

2.3. Bi tê ô tô

Bi tê ô tô là một vòng bạc đạn tỳ chịu lực đẩy dọc trục. Chi tiết này nhận lực cơ học từ càng cắt ly hợp. Bi tê sẽ tỳ trực tiếp vào các lá lò xo đĩa màng trên bàn ép để ngắt ly hợp.

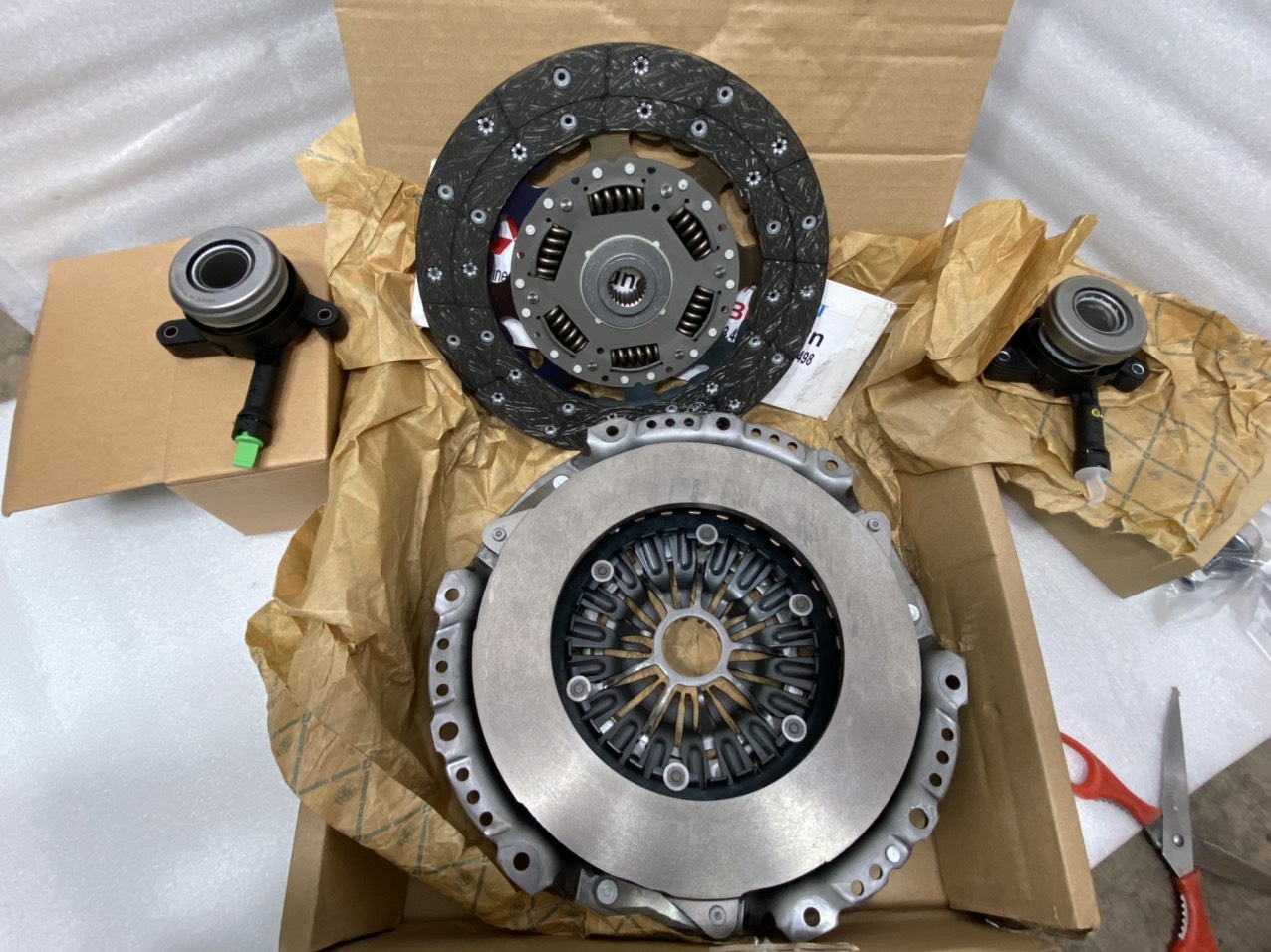

(Cụm bàn ép lá côn bi tê - Phụ tùng Mitsubishi An Việt)

3. Nguyên lý hoạt động của cụm bàn ép bi tê ô tô

Cụm bàn ép bi tê hoạt động dựa trên nguyên tắc ma sát khô vật lý. Hệ thống tồn tại ở hai trạng thái cơ bản.

Trạng thái truyền lực xảy ra khi người lái nhả hoàn toàn chân côn. Lò xo đĩa màng đẩy mặt bàn ép ô tô ép chặt lá côn vào bánh đà. Khối này quay thành một thể thống nhất truyền công suất tới hộp số.

Trạng thái ngắt lực xảy ra khi người lái đạp chân côn xuống sàn. Lực từ càng cua đẩy bàn ép bi tỳ mạnh vào tâm lò xo đĩa màng. Mặt bàn ép bị móp lại và tách khỏi lá côn, cắt đứt hoàn toàn vòng quay truyền động.

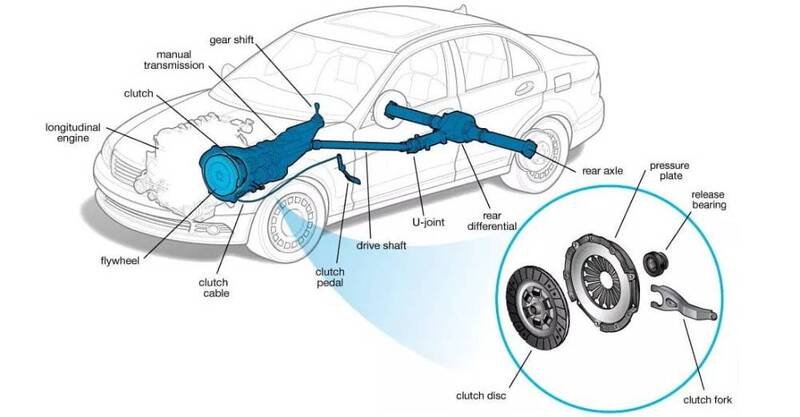

(Nguyên lý hoạt động của cụm bàn ép bi tê ô tô - Phụ tùng Mitsubishi An Việt)

4. Dấu hiệu nhận biết hệ thống lá côn bàn ép bi tê bị hỏng

Hệ thống bàn ép bi tê ô tô hao mòn liên tục trong quá trình sử dụng. Bạn cần bảo dưỡng ngay khi xuất hiện các triệu chứng bất thường.

4.1. Đạp chân côn có cảm giác rất nặng hoặc phát ra tiếng kêu chói tai

Đạp chân côn rất nặng là dấu hiệu lò xo đĩa màng trên bàn ép đã bị chai cứng. Nếu xuất hiện tiếng kêu chói tai khi đạp côn, nguyên nhân do bàn ép bi đã cạn mỡ bôi trơn. Bi tê bị vỡ bi bên trong sẽ cào xước các lá lò xo mâm ép.

4.2. Ly hợp bị trượt khiến xe tăng tốc kém

Ly hợp bị trượt xảy ra khi bề mặt lá côn đã mòn đến đinh tán. Bàn ép không còn khả năng giữ chặt lá côn vào bánh đà. Vòng tua máy tăng cao vọt nhưng tốc độ xe không hề thay đổi.

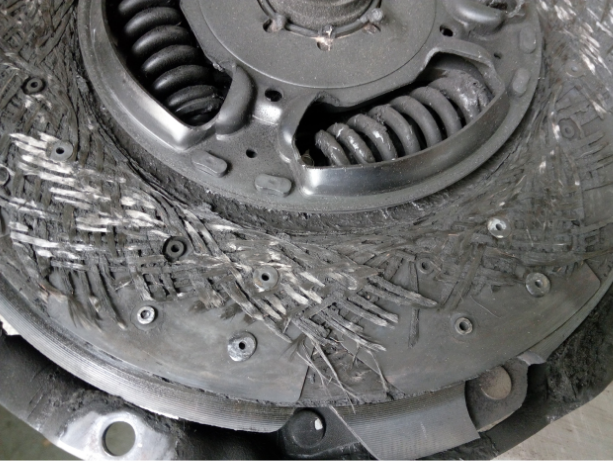

(Dấu hiệu hư hỏng cụm bàn ép bi tê ô tô - Phụ tùng Mitsubishi An Việt)

4.3. Xuất hiện mùi khét đặc trưng do mâm ép và lá côn ma sát trượt sinh nhiệt

Mùi khét lẹt xuất hiện do bề mặt ma sát bị cháy xém. Người lái rà côn quá nhiều hoặc chở quá tải khiến đĩa ma sát trượt liên tục. Nhiệt độ cực cao sẽ làm mặt bàn ép bị ửng xanh và nứt nẻ.

Bảng chẩn đoán lỗi cụm ly hợp ô tô:

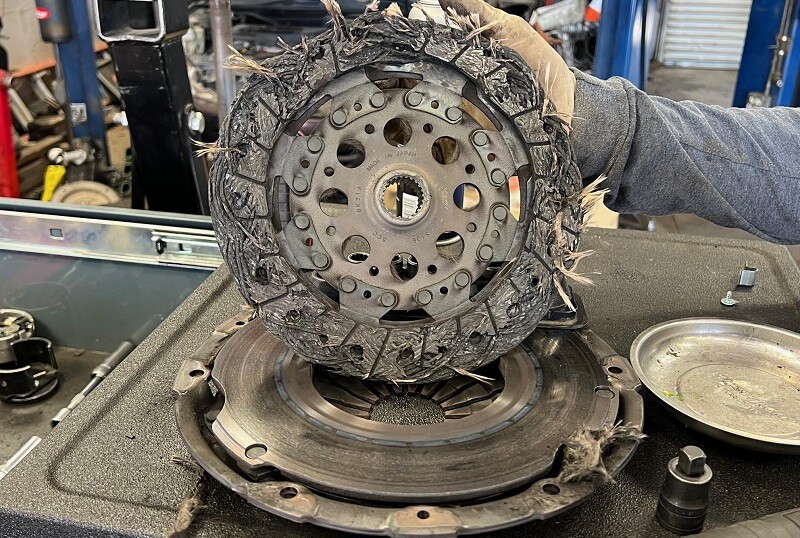

(Dấu hiệu hư hỏng cụm bàn ép bi tê ô tô - Phụ tùng Mitsubishi An Việt)

5. Quy trình bảo dưỡng và thay thế bàn ép bi tê ô tô

Quy trình bảo dưỡng ly hợp bắt buộc phải rớt hộp số ra khỏi động cơ. Kỹ thuật viên sẽ đánh giá tình trạng mài mòn của toàn bộ cụm chi tiết.

Theo tiêu chuẩn sửa chữa, bạn phải thay đồng bộ cả cụm bàn ép lá côn bi tê mới. Tuyệt đối không thay lẻ tẻ từng chi tiết riêng biệt. Bàn ép cũ đã giảm lực nén sẽ nhanh chóng làm hỏng lá côn mới. Việc thay đồng bộ giúp tối ưu chi phí nhân công hạ số và đảm bảo tuổi thọ hệ thống.

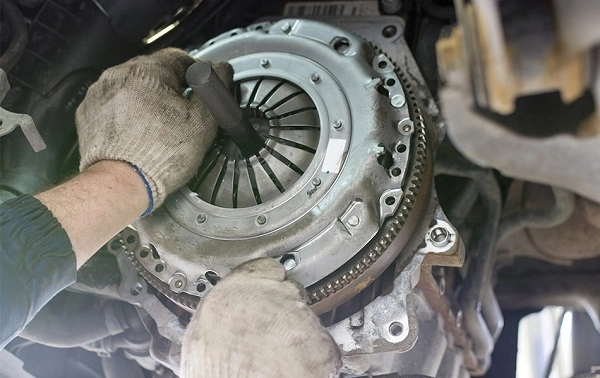

(Quy trình bảo dưỡng và thay thế bàn ép bi tê ô tô - Phụ tùng Mitsubishi An Việt)

6. Câu hỏi thường gặp (FAQ)

Bàn ép ô tô có tuổi thọ khoảng bao nhiêu kilomet?

Tuổi thọ trung bình của cụm bàn ép lá côn dao động từ 80.000 km đến 100.000 km. Con số này phụ thuộc rất lớn vào kỹ năng sử dụng chân côn của tài xế.

Xe số tự động có bàn ép và lá côn không?

Xe số tự động AT truyền thống sử dụng biến mô thủy lực, không có bàn ép cơ khí. Tuy nhiên, xe dùng hộp số ly hợp kép (DCT) vẫn có cấu tạo các lá côn và mâm ép.

Mài lại bề mặt bàn ép cũ để tiết kiệm chi phí được không?

Các chuyên gia kỹ thuật không khuyến cáo việc mài mặt bàn ép. Quá trình mài làm giảm độ dày tiêu chuẩn, khiến lực ép của lò xo đĩa màng không còn đủ tiêu chuẩn.

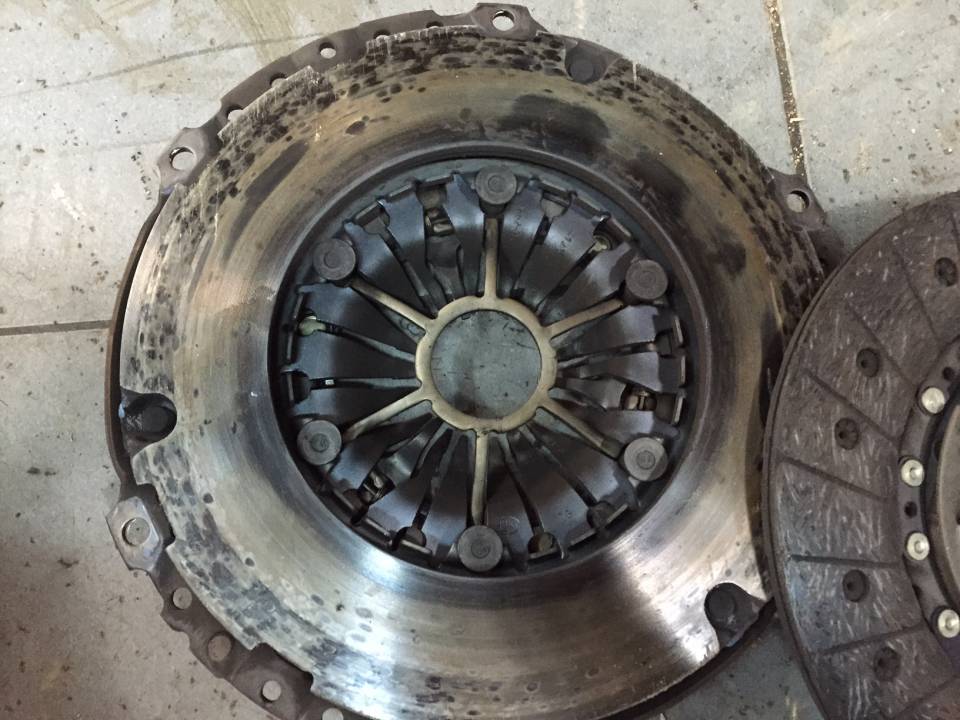

(Bàn ép ô tô có tuổi thọ khoảng bao nhiêu kilomet? - Phụ tùng Mitsubishi An Việt)

KẾT LUẬN

Qua bài viết, bạn đã nắm rõ bàn ép ô tô là gì và nguyên lý hoạt động của chúng. Cụm bàn ép bi tê ô tô là linh hồn của hệ thống truyền lực số sàn. Hãy chú ý đến các dấu hiệu xe bị trượt côn hay kêu bi tê để bảo dưỡng kịp thời. Luôn ưu tiên thay thế phụ tùng đồng bộ chính hãng để mỗi hành trình đều êm ái.
