Hệ thống OBD2 và các mã lỗi chẩn đoán (DTC) là chìa khóa để kỹ thuật viên ô tô xác định chính xác các sự cố kỹ thuật. Việc nắm vững nguyên lý và cấu trúc mã lỗi không chỉ giúp rút ngắn thời gian tra cứu mà còn hạn chế tối đa việc thay thế phụ tùng sai lệch. Bài viết này, chuyên gia phụ tùng ô tô của Phụ tùng Mitsubishi An Việt sẽ hướng dẫn chi tiết cách giải mã cấu trúc DTC và quy trình truy xuất dữ liệu chuẩn dành cho các kỹ thuật viên.

1. Tổng quan về Hệ thống chẩn đoán OBD2

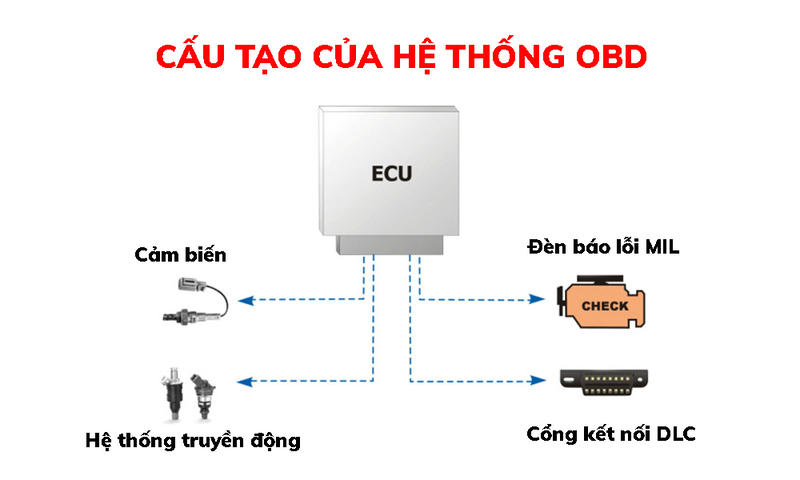

Hệ thống OBD2 (On-Board Diagnostics II) là tiêu chuẩn chẩn đoán tích hợp trên ô tô, làm nhiệm vụ liên tục giám sát hoạt động của động cơ, hệ thống truyền động và kiểm soát khí thải.

Khi hộp điều khiển trung tâm (ECU) phát hiện thông số hoạt động vượt dải an toàn, hệ thống sẽ đưa ra cảnh báo qua hai hình thức:

• Đèn MIL (Malfunction Indicator Lamp): Bật sáng trên bảng đồng hồ (thường gọi là đèn Check Engine).

• Mã lỗi DTC (Diagnostic Trouble Code): Lưu trữ một chuỗi gồm 5 ký tự định danh sự cố vào bộ nhớ ECU để kỹ thuật viên truy xuất.

(Hệ thống chẩn đoán OBD2 - Phụ tùng Mitsubishi An Việt)

2. Cấu trúc chuẩn 5 ký tự của mã lỗi DTC

Mọi mã lỗi OBD2 đều được chuẩn hóa theo định dạng SAE/ISO gồm 1 chữ cái và 4 chữ số.

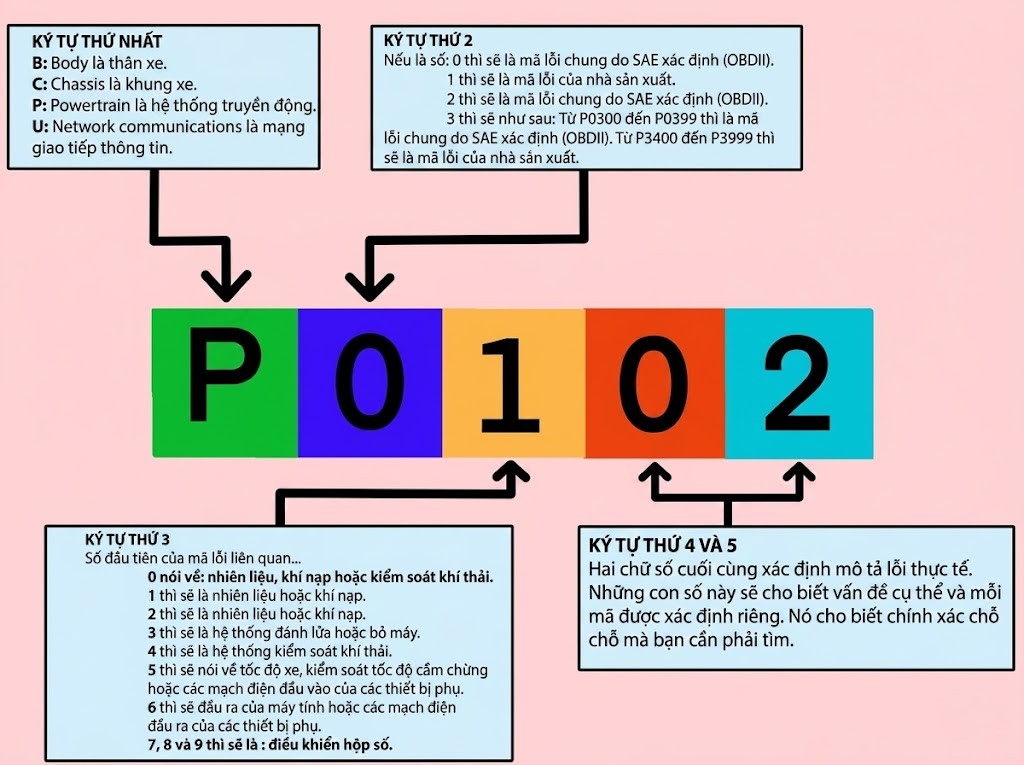

Mô hình cấu trúc trực quan (Ví dụ mã P0102):

• [P] - Ký tự 1: Nhóm hệ thống (Hệ thống truyền động).

• [0] - Ký tự 2: Phân loại mã (Mã lỗi chung do SAE xác định).

• [1] - Ký tự 3: Phân hệ (Hệ thống đo lường nhiên liệu hoặc khí nạp).

• [02] - Ký tự 4 & 5: Vị trí hỏng hóc cụ thể (Mạch cảm biến lưu lượng khí nạp MAF có điện áp đầu vào thấp).

(Hệ thống chẩn đoán OBD2 - Phụ tùng Mitsubishi An Việt)

Phân tích chi tiết từng vị trí:

• Ký tự 1 (Chữ cái) - Định vị hệ thống:

  • P (Powertrain): Hệ thống truyền động (Động cơ, hộp số, nhiên liệu).

  • B (Body): Hệ thống thân xe (Túi khí, điều hòa, cửa điện).

  • C (Chassis): Hệ thống khung gầm (Phanh ABS, hệ thống treo, thước lái).

  • U (Network): Hệ thống giao tiếp mạng CAN bus.

• Ký tự 2 (Chữ số) - Phân loại mã lỗi:

  • Số 0: Mã lỗi chung, bắt buộc áp dụng tiêu chuẩn giống nhau trên mọi hãng xe.

  • Số 1 (hoặc 2, 3): Mã lỗi riêng của nhà sản xuất. Ví dụ trực quan: Mã P0113 (Lỗi cảm biến nhiệt độ khí nạp) mang ý nghĩa y hệt nhau trên mọi xe. Tuy nhiên, mã P1773 là mã riêng. Trên xe Mitsubishi, P1773 chỉ ra lỗi tín hiệu ABS gửi đến hộp số, nhưng nếu xuất hiện trên xe Honda, mã P1xxx này lại mang ý nghĩa hư hỏng hoàn toàn khác.

• Ký tự 3 (Chữ số) - Phân hệ trong nhóm P:

  • 1 & 2: Hệ thống đo lường không khí và nhiên liệu.

  • 3: Hệ thống đánh lửa.

  • 4: Hệ thống kiểm soát khí xả.

  • 5: Kiểm soát tốc độ xe và không tải.

  • 6: Mạch điều khiển máy tính ECU.

  • 7 & 8: Hệ thống hộp số.

• Ký tự 4 và 5 (Chữ số) - Định danh chi tiết:

  • Từ 00 đến 99, chỉ định chính xác mạch điện, cảm biến hoặc dạng sự cố (chập mát, hở mạch, điện áp cao/thấp).

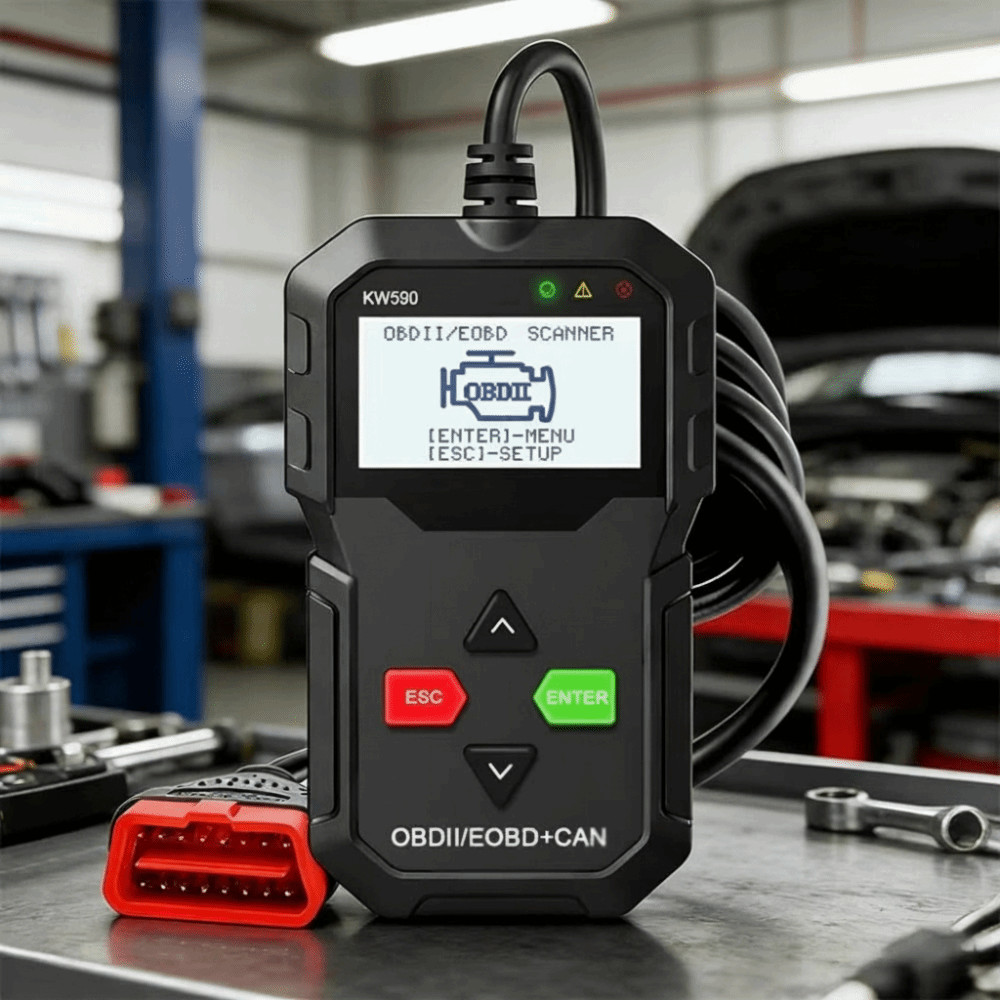

(Máy báo mã lỗi ô tô - Phụ tùng Mitsubishi An Việt)

3. Quy trình kỹ thuật đọc và truy xuất mã lỗi

• Thiết bị yêu cầu: Máy chẩn đoán chuyên dụng (Scan tool) có khả năng đọc, xóa lỗi và xem dữ liệu động (Live Data).

• Các bước thực hiện:

  • Kết nối thiết bị: Cắm giắc chẩn đoán vào cổng DLC 16 chân (thường nằm dưới táp-lô khu vực ghế lái).

  • Thiết lập trạng thái: Bật chìa khóa sang nấc ON, không nổ máy (trạng thái KOEO - Key On Engine Off).

  • Truy xuất dữ liệu: Khởi động máy chẩn đoán, chọn đúng hãng xe, dòng xe và năm sản xuất. Quét toàn bộ hệ thống để lấy danh sách mã lỗi hiện tại và mã lỗi lịch sử.

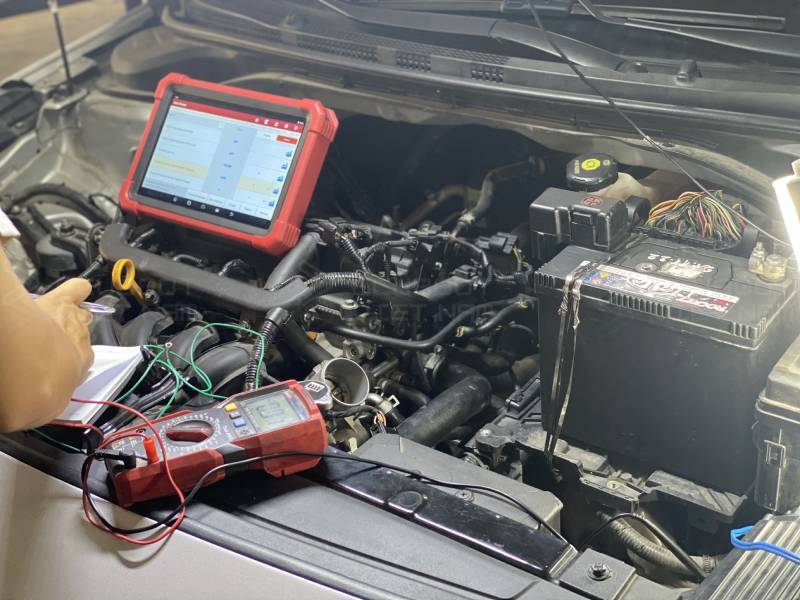

(Quy trình kỹ thuật đọc và truy xuất mã lỗi - Phụ tùng Mitsubishi An Việt)

4. Nghiên cứu tình huống Mã lỗi thực tế

Dưới đây là phân tích kỹ thuật cho 3 dạng mã lỗi khác nhau (Mã chung, Mã mạng giao tiếp và Mã riêng của hãng):

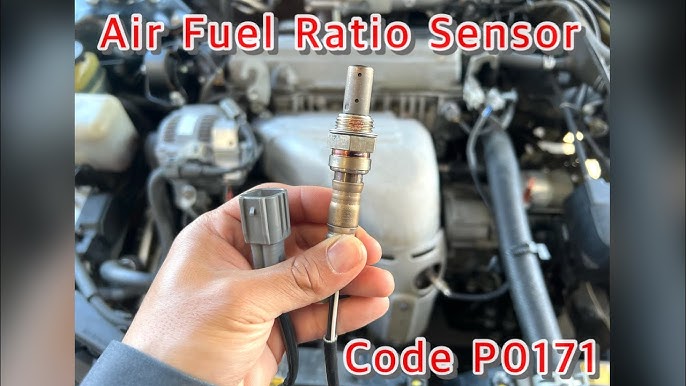

Trường hợp 1: P0171 (Mã lỗi chung hệ thống động cơ)

• Mô tả: System Too Lean (Bank 1) - Hỗn hợp nhiên liệu nhánh 1 quá nghèo. Lượng gió nạp vào buồng đốt lớn hơn nhiều so với lượng nhiên liệu.

• Triệu chứng: Động cơ yếu, có thể chết máy khi ở vòng tua thấp, rung giật.

• Nguyên nhân kỹ thuật: Cảm biến lưu lượng khí nạp (MAF) bị bẩn, rò rỉ cổ hút, áp suất bơm xăng thấp, hoặc tắc kim phun.

(Mã lỗi động cơ P0171 - Phụ tùng Mitsubishi An Việt)

Trường hợp 2: U0100 (Mã lỗi chung mạng giao tiếp - Non-P Code)

• Mô tả: Lost Communication with ECM/PCM - Mất giao tiếp với hộp điều khiển động cơ. Các hộp điều khiển khác (như hộp số, ABS) không nhận được tín hiệu từ ECU động cơ qua mạng CAN.

• Triệu chứng: Xe không thể khởi động, đèn Check Engine sáng, không kết nối được máy chẩn đoán với hộp động cơ.

• Nguyên nhân kỹ thuật: Đứt dây mạng CAN (CAN High/CAN Low), hỏng rơ-le nguồn chính của ECU, lỏng giắc cắm hộp ECU, hoặc chết hộp ECU.

(Mã lỗi động cơ P0171 - Phụ tùng Mitsubishi An Việt)

Trường hợp 3: P1773 (Mã lỗi riêng - Phổ biến trên xe Mitsubishi)

• Mô tả: ABS Information - Lỗi thông tin hệ thống phanh ABS. Mã này thường xuất hiện trong hộp số tự động (AT/CVT) của các dòng xe như Mitsubishi Destinator, Xpander, Outlander khi hộp số không nhận được dữ liệu tốc độ bánh xe từ cụm ABS.

• Triệu chứng: Đèn Check Engine và đèn ABS cùng sáng, hộp số tự động có thể chuyển sang chế độ an toàn (chỉ chạy ở một số cố định).

• Nguyên nhân kỹ thuật: Hỏng cảm biến tốc độ bánh xe, đứt dây tín hiệu từ cảm biến ABS về hộp điều khiển, hoặc lỗi cụm bơm ABS. Cần dùng máy đọc lỗi quét sang hệ thống phanh (Chassis) để tìm mã lỗi gốc (nhóm C) và xử lý triệt để.

(Mã lỗi động cơ P0171 - Phụ tùng Mitsubishi An Việt)

5. Nguyên tắc cốt lõi trong chẩn đoán qua mã lỗi

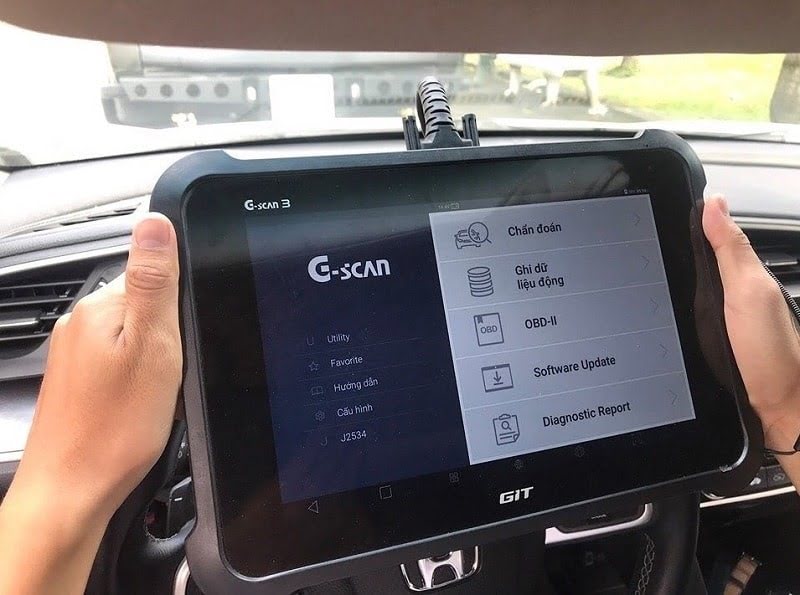

• Không nhầm lẫn giữa "Xóa lỗi" và "Sửa xe": Việc xóa mã lỗi trên máy chẩn đoán chỉ tắt đèn cảnh báo tạm thời. Nếu linh kiện cơ khí hoặc mạch điện hỏng chưa được xử lý, mã lỗi sẽ xuất hiện lại ngay khi xe vận hành.

• Đo kiểm trước khi thay thế: Mã lỗi báo về một cảm biến không đồng nghĩa với việc cảm biến đó hỏng. Kỹ thuật viên bắt buộc phải kiểm tra thông mạch dây dẫn, đo điện áp nguồn và mát tại giắc cắm trước khi quyết định thay thế linh kiện.

(Chẩn đoán qua mã lỗi - Phụ tùng Mitsubishi An Việt)

6. Kết luận

Mã lỗi OBD2 là ngôn ngữ giao tiếp giữa ECU và kỹ thuật viên. Việc phân tích đúng cấu trúc, phân biệt rõ mã chung và mã riêng, kết hợp với tư duy đo kiểm logic sẽ đảm bảo quy trình sửa chữa diễn ra nhanh chóng, chính xác và hiệu quả.
