Hệ thống phân phối khí thông minh cần kiểm soát lưu lượng dầu động cơ chính xác. Cấu kiện đóng vai trò then chốt trong việc này chính là van điều khiển. Bài viết dưới đây chuyên gia phụ tùng ô tô của Phụ tùng Mitsubishi An Việt sẽ phân tích sâu về van điện từ trục cam ô tô, giúp kỹ thuật viên dễ dàng bắt bệnh.

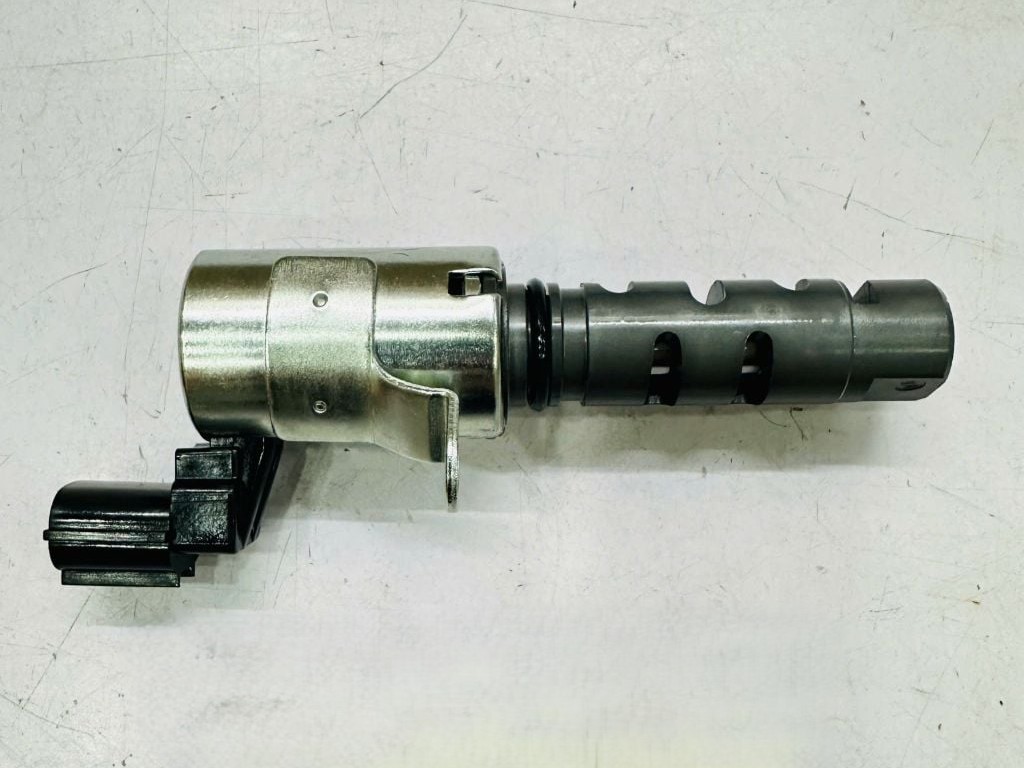

1. Van điện từ trục cam ô tô là gì?

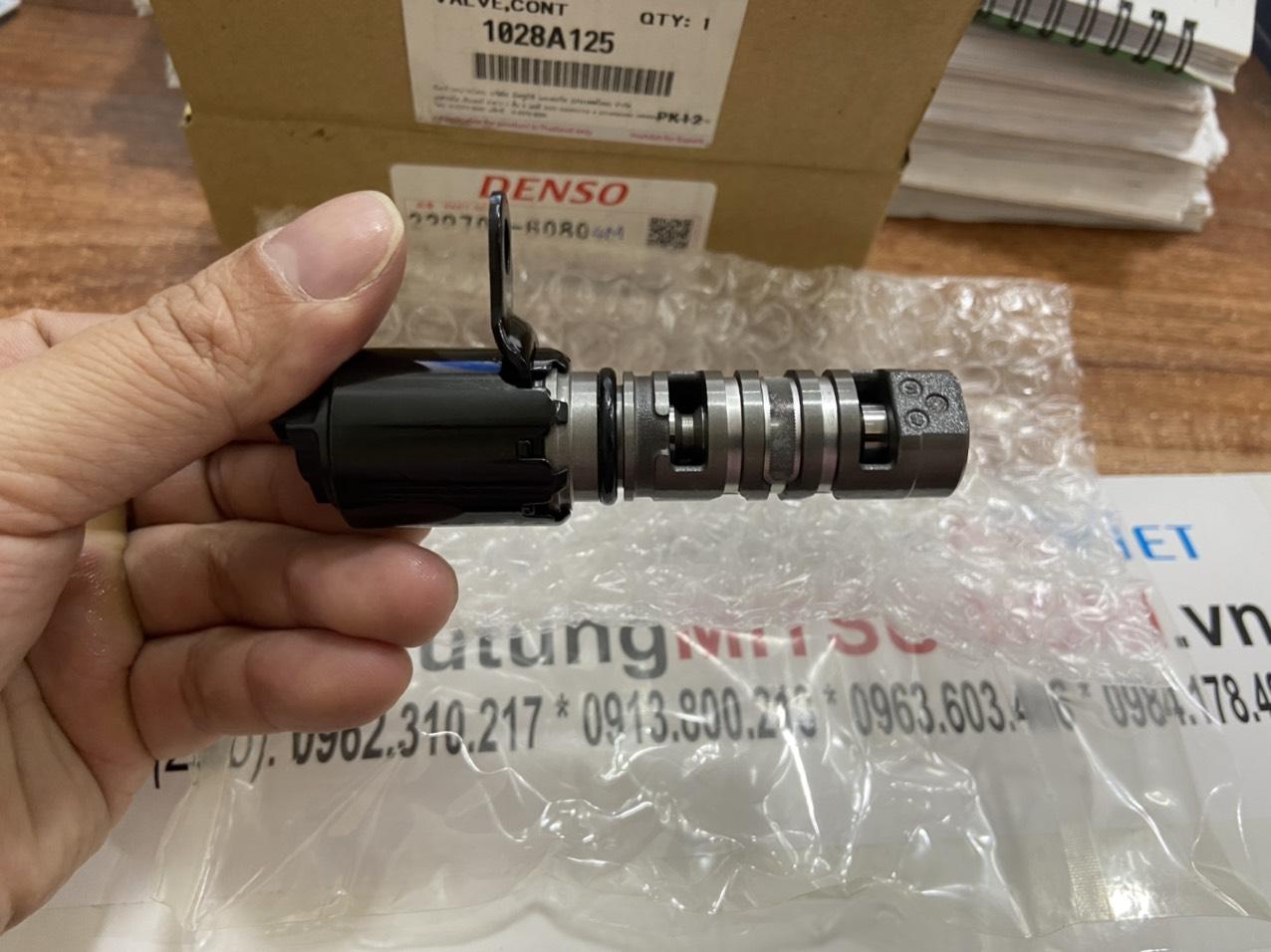

Van điện từ trục cam ô tô là một thiết bị cơ điện từ làm nhiệm vụ điều tiết áp suất dầu. Áp suất này được đưa đến bộ chấp hành để thay đổi góc pha trục cam. Trong tài liệu kỹ thuật, chi tiết này có tên là van điều khiển dầu (OCV - Oil Control Valve).

Tên gọi phổ thông khác của linh kiện này là van VVT-i. Thiết bị nhận tín hiệu xung điện từ hộp điều khiển động cơ (ECU). Từ đó, van sẽ tự động mở rãnh chia dầu tương ứng. Quá trình này giúp động cơ tối ưu hóa công suất và tiết kiệm nhiên liệu.

(Van điện từ trục cam ô tô là gì? - Phụ tùng Mitsubishi An Việt)

2. Cấu tạo và nguyên lý làm việc của van điện từ

Việc thấu hiểu kết cấu phần cứng giúp quá trình đo kiểm diễn ra nhanh chóng hơn. Linh kiện này được gia công với độ chính xác rất cao.

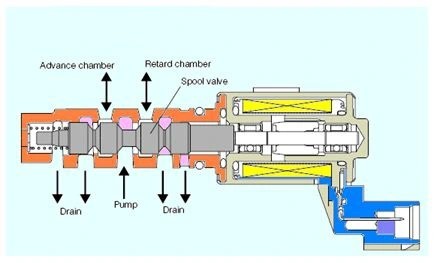

2.1. Cấu tạo chi tiết của van điều khiển dầu (OCV)

Một van điện từ trục cam ô tô hoàn chỉnh bao gồm các chi tiết sau:

• Cuộn dây điện từ (Solenoid): Sinh ra lực từ trường khi có dòng điện chạy qua.

• Lõi thép từ (Plunger): Di chuyển tịnh tiến bên trong vỏ van dưới tác dụng của từ trường.

• Lò xo phản hồi: Đẩy lõi thép về vị trí đóng khi ngắt dòng điện.

• Vỏ van và rãnh chia: Cấu trúc có nhiều lỗ nhỏ để phân bổ hướng đi của dầu nhớt.

(Van điện từ trục cam ô tô là gì? - Phụ tùng Mitsubishi An Việt)

2.2. Nguyên lý hoạt động của hệ thống

Hộp ECU gửi tín hiệu xung điều rộng (PWM) đến cụm van VVT-i. Cuộn dây sinh ra lực từ trường kéo lõi thép dịch chuyển dọc trục. Lõi thép di chuyển sẽ mở lỗ cấp dầu có áp suất cao.

Dầu nhớt đi vào khoang "Sớm" hoặc "Muộn" trên bánh răng cam. Áp lực dầu đẩy cánh gạt làm xoay trục cam đi một góc nhất định. Khi ECU ngắt điện, lò xo đẩy lõi thép về vị trí trung gian để khóa đường dầu.

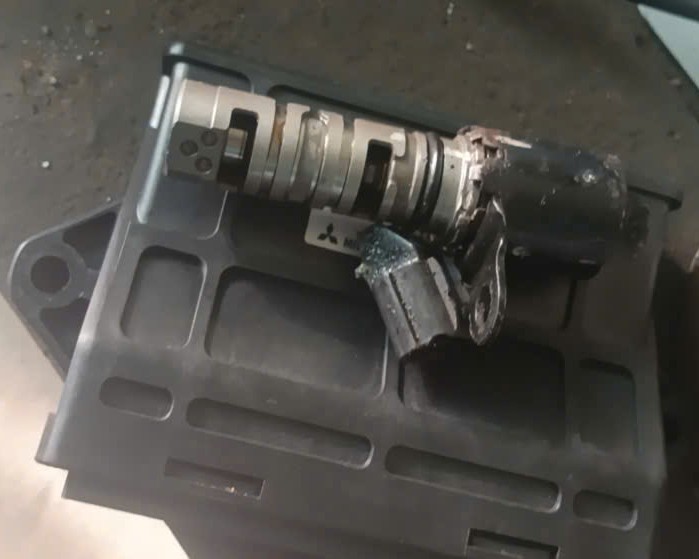

3. Các lỗi thường gặp trên van điện từ trục cam ô tô

Van OCV hoạt động liên tục trong môi trường dầu máy ở nhiệt độ cao. Cặn bẩn và nhiệt độ là hai nguyên nhân chính gây ra hư hỏng.

Tắc nghẽn đường dầu bôi trơn

Đây là lỗi cơ học phổ biến nhất. Dầu máy lâu ngày không thay sẽ sinh ra cặn bùn. Muội than bám chặt vào màng lọc lưới làm tắc nghẽn van. Lõi thép từ bị kẹt cứng, không thể di chuyển chia dầu.

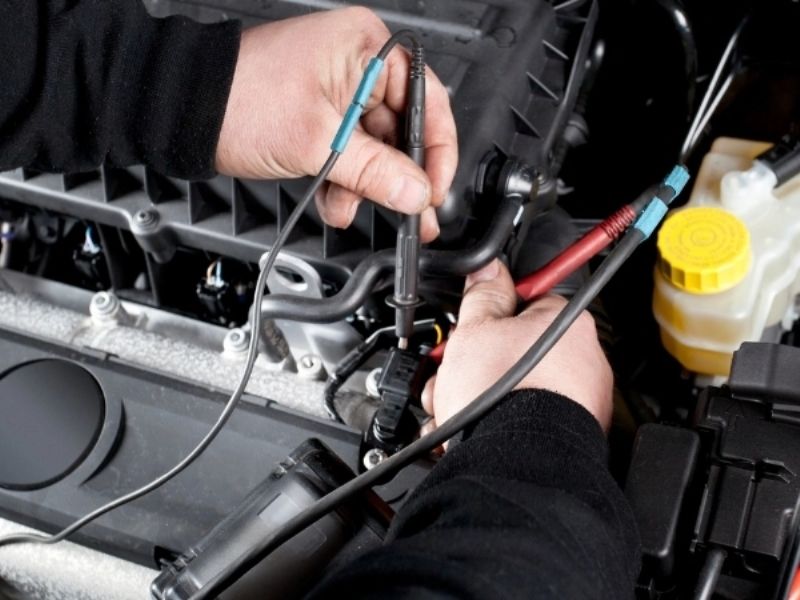

Đứt hoặc chập cuộn dây điện từ

Nhiệt độ động cơ quá cao làm biến tính lớp cách điện của cuộn dây đồng. Cuộn dây bên trong bị đứt hoặc chạm mát ra vỏ. Lúc này, van hoàn toàn mất tác dụng dù ECU vẫn cấp lệnh.

(Các lỗi thường gặp trên van điện từ trục cam ô tô - Phụ tùng Mitsubishi An Việt)

Bảng nhận diện lỗi qua triệu chứng thực tế:

4. Quy trình kiểm tra và bảo dưỡng van định kỳ

Kỹ thuật viên cần thực hiện đo kiểm điện tử trước khi quyết định tháo rã cơ khí.

• Đo điện trở: Dùng đồng hồ VOM đo hai chân của giắc cắm van. Điện trở tiêu chuẩn thường nằm trong khoảng 6.9 - 7.9 Ohm ở 20 độ C.

• Kiểm tra hoạt động: Cấp nguồn điện 12V trực tiếp vào hai chân van. Lõi van phải nhảy dứt khoát và có tiếng kêu "tách".

• Vệ sinh cơ khí: Tháo van ra khỏi nắp quy lát. Dùng dung dịch làm sạch bộ chế hòa khí xịt rửa sạch màng lọc và lõi van.

(Các lỗi thường gặp trên van điện từ trục cam ô tô - Phụ tùng Mitsubishi An Việt)

5. Câu hỏi thường gặp (FAQ)

1. Thay van điện từ trục cam ô tô giá bao nhiêu?

Giá van OCV chính hãng dao động từ 1.200.000 VNĐ đến 2.500.000 VNĐ tùy dòng xe. Tiền công tháo lắp và cài đặt lại khoảng 300.000 VNĐ.

2. Xe bị lỗi van VVT-i có tiếp tục chạy được không?

Xe vẫn có thể nổ máy và chạy được. Tuy nhiên, động cơ sẽ yếu, hao xăng và dễ bị rung giật. Bạn nên khắc phục sớm để bảo vệ máy.

3. Làm sao để van điều khiển dầu không bị kẹt?

Cách duy nhất là thay dầu nhớt và lọc dầu động cơ định kỳ. Sử dụng dầu nhớt đúng phẩm cấp giúp màng lọc của van luôn sạch sẽ.

(Van điện từ trục cam ô tô - Phụ tùng Mitsubishi An Việt)

KẾT LUẬN

Hệ thống van điện từ trục cam ô tô quyết định trực tiếp đến hiệu suất của động cơ hiện đại. Việc bảo dưỡng dầu nhớt định kỳ là cách tốt nhất để phòng tránh lỗi tắc kẹt van.
