Piston ô tô là chi tiết cơ khí dạng hình trụ di chuyển tịnh tiến bên trong xi lanh. Nhiệm vụ cốt lõi của bộ phận này là tiếp nhận áp suất từ quá trình đốt cháy hỗn hợp nhiên liệu để truyền lực quay cho trục khuỷu. Bài viết dưới đây, Phụ tùng Mitsubishi An Việt sẽ đi sâu phân tích cấu tạo kỹ thuật, hướng dẫn lắp ráp và cập nhật chi phí đại tu động cơ.

1. Piston ô tô là gì? Ký hiệu của piston

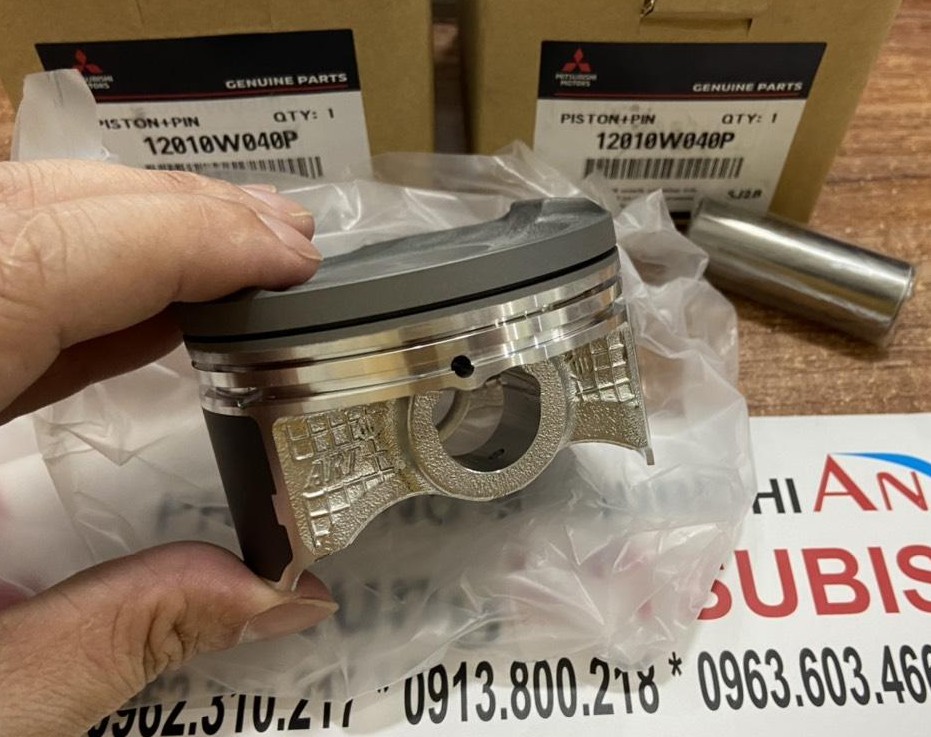

1.1. Định nghĩa piston trong động cơ ô tô

Để giải đáp piston ô tô là gì, về mặt cơ khí, đây là một khối hợp kim nhôm chịu nhiệt di chuyển lên xuống liên tục bên trong buồng đốt. Piston trong động cơ ô tô đóng vai trò như một vách nén di động, thực hiện 4 hành trình cốt lõi: Nạp, Nén, Nổ, Xả.

Ký hiệu của piston trên các bản vẽ kỹ thuật hoặc tài liệu sửa chữa thường đi kèm mũi tên (chỉ hướng về phía đầu trục khuỷu/dây curoa cam) và các thông số kích thước đường kính (STD, cốt 1, cốt 2).

(Piston trong động cơ ô tô - Phụ tùng Mitsubishi An Việt)

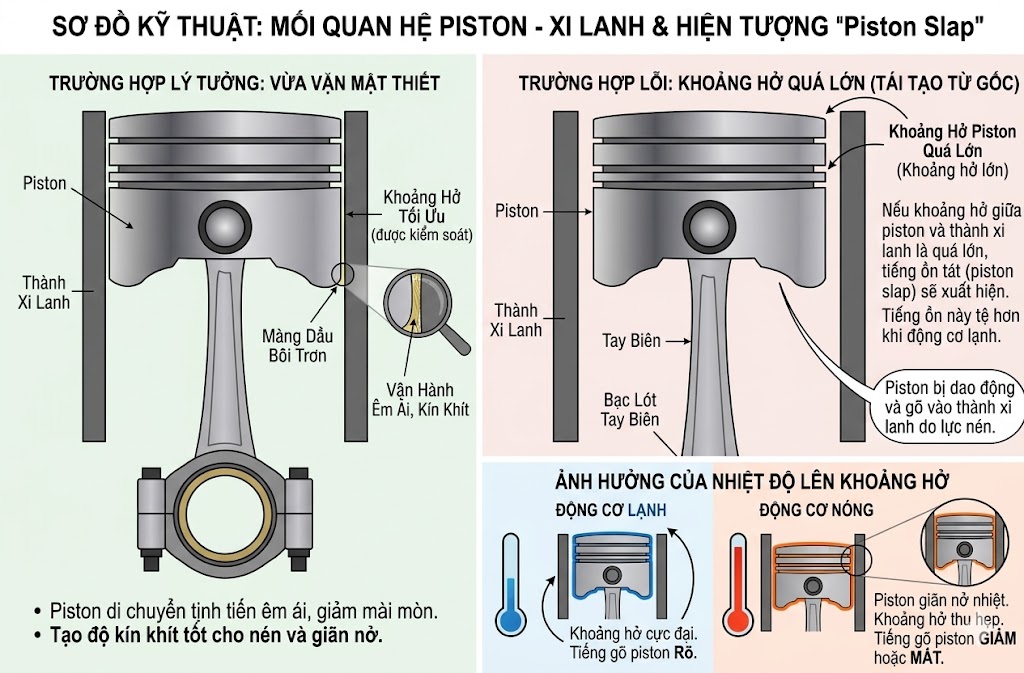

1.2. Mối quan hệ mật thiết giữa piston và xi lanh

Piston và xi lanh tạo thành một buồng kín hoàn toàn. Đường kính của piston luôn nhỏ hơn đường kính nòng xi lanh một khoảng hở nhiệt nhất định (thường từ 0.02mm - 0.05mm tùy động cơ) để tránh hiện tượng giãn nở gây kẹt cứng khi hoạt động ở nhiệt độ cao. Khe hở này được làm kín bằng hệ thống xéc măng.

(Mối quan hệ mật thiết giữa piston và xi lanh - Phụ tùng Mitsubishi An Việt)

2. Cấu tạo piston ô tô chi tiết

Cấu tạo piston ô tô được chia thành các khu vực đảm nhận chức năng riêng biệt, yêu cầu vật liệu phải nhẹ nhưng chịu được áp suất và nhiệt độ lên tới hàng ngàn độ C.

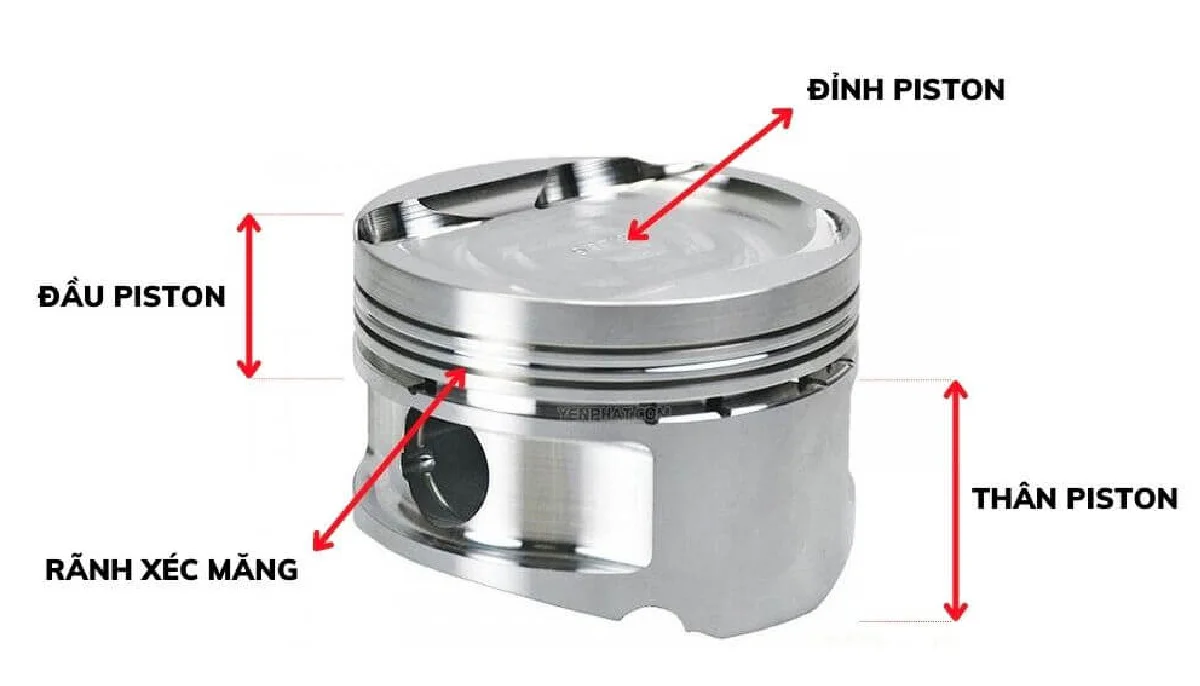

(Cấu tạo piston ô tô chi tiết - Phụ tùng Mitsubishi An Việt)

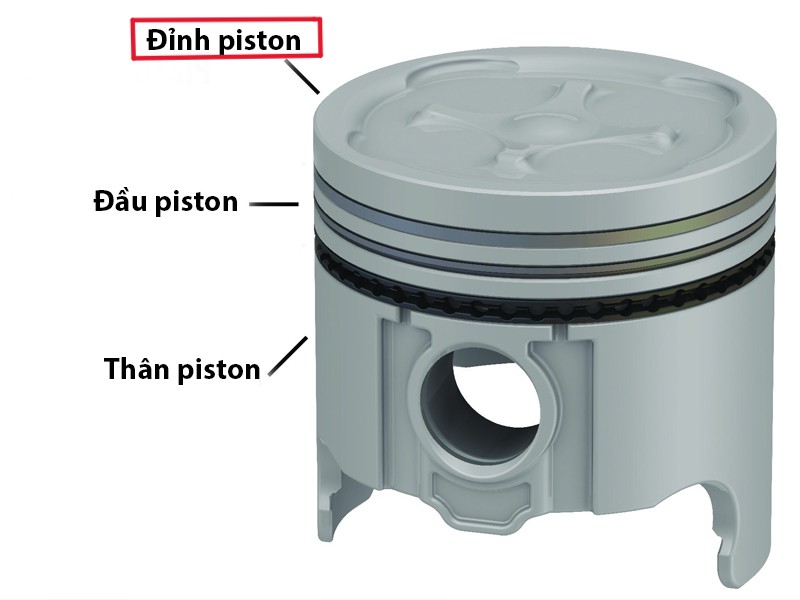

2.1. Đầu piston (Đỉnh piston)

Đầu piston là phần trên cùng, tiếp xúc trực tiếp với ngọn lửa buồng đốt. Đỉnh piston có ba dạng chính:

• Đỉnh bằng: Chế tạo đơn giản, diện tích tản nhiệt nhỏ, thường dùng trên động cơ phun xăng gián tiếp.

• Đỉnh lồi: Tạo độ lốc xoáy cho dòng khí nạp, chịu lực tốt nhưng diện tích truyền nhiệt lớn.

• Đỉnh lõm: Phổ biến trên động cơ Diesel hoặc động cơ phun xăng trực tiếp (GDI), giúp tạo không gian hòa trộn nhiên liệu tối ưu.

(Đầu piston (Đỉnh piston) - Phụ tùng Mitsubishi An Việt)

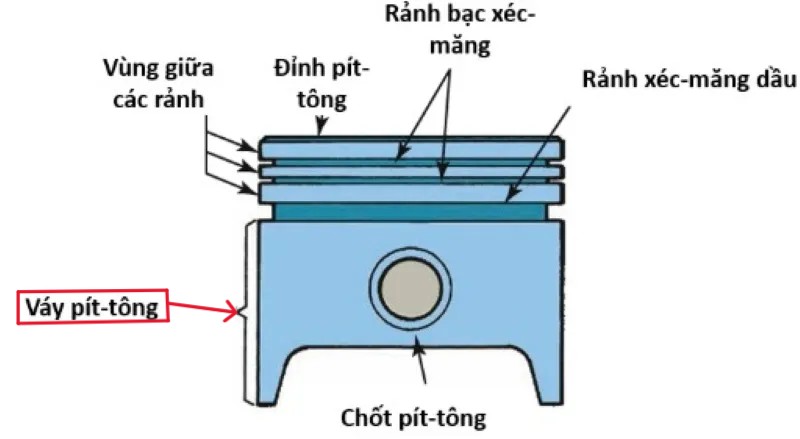

2.2. Thân piston (Váy piston)

Phần thân (váy) có nhiệm vụ dẫn hướng cho piston di chuyển thẳng dọc theo nòng xi lanh và chịu lực gõ ngang (Side thrust) do thanh truyền (tay biên) đẩy vào. Váy piston thường được phủ một lớp màng ma sát thấp (như Teflon hoặc Molybdenum) để giảm mài mòn.

(Thân piston (Váy piston) - Phụ tùng Mitsubishi An Việt)

2.3. Chốt piston (Ắc piston là gì?)

Thuật ngữ ắc piston là gì dùng để chỉ chốt piston (Piston pin). Đây là một thanh thép hình trụ rỗng, làm nhiệm vụ kết nối piston với đầu nhỏ của thanh truyền (tay biên). Chốt piston truyền toàn bộ lực khí thể từ đỉnh piston xuống thanh truyền.

(Chốt piston (Ắc piston) - Phụ tùng Mitsubishi An Việt)

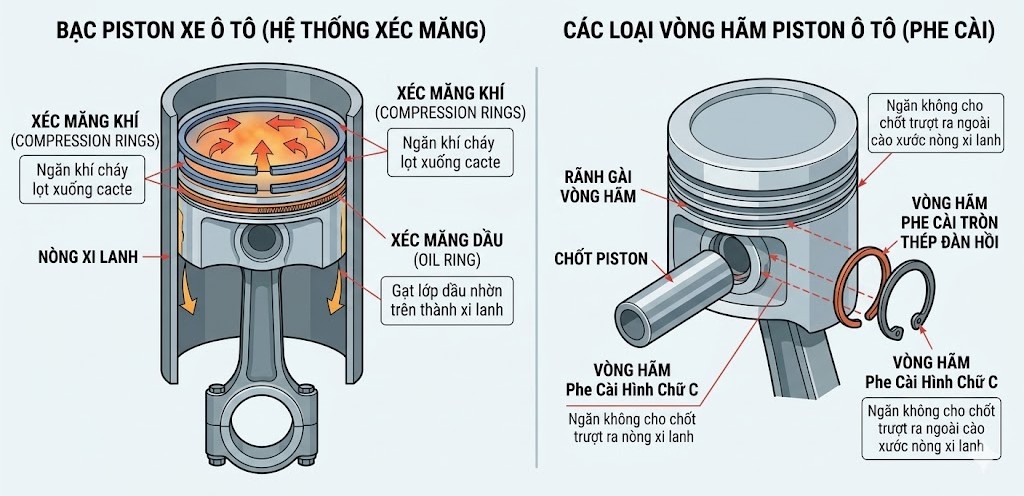

2.4. Xéc măng (Bạc piston xe ô tô) & Các loại vòng hãm piston ô tô

• Bạc piston xe ô tô: Đây là thuật ngữ kỹ thuật gọi hệ thống xéc măng (Piston rings). Một piston tiêu chuẩn thường có 3 rãnh chứa xéc măng: 2 xéc măng khí (ngăn khí cháy lọt xuống cacte) và 1 xéc măng dầu (gạt lớp dầu nhờn trên thành xi lanh).

• Các loại vòng hãm piston ô tô: Là phe cài (Snap ring) làm bằng thép đàn hồi, được gài vào hai rãnh ở lỗ chốt piston để ngăn không cho chốt trượt ra ngoài cào xước nòng xi lanh.

(Xéc măng & Các loại vòng hãm piston ô tô - Phụ tùng Mitsubishi An Việt)

3. Hướng dẫn kỹ thuật: Cách lắp xéc măng vào piston ô tô chuẩn xác

Quy trình và cách lắp xéc măng vào piston ô tô quyết định trực tiếp đến áp suất buồng đốt. Nếu lắp sai, động cơ sẽ bị lọt hơi, ăn dầu và xả khói xanh.

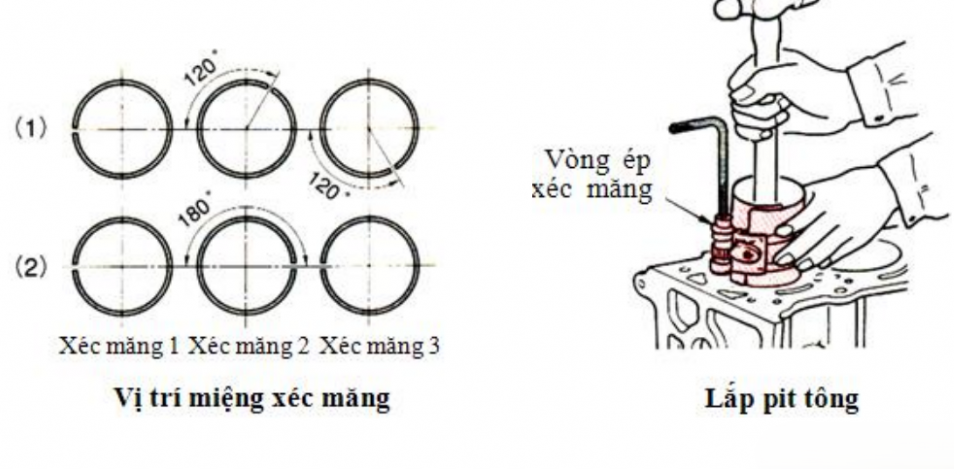

3.1. Quy tắc xếp khe hở miệng xéc măng (tránh lọt khí, lọt dầu)

Miệng của các xéc măng tuyệt đối không được nằm thẳng hàng nhau. Kỹ thuật viên phải chia đều góc để tạo đường đi zigzag, ngăn khí cháy lọt qua:

• Đối với piston 3 xéc măng: Các miệng xéc măng phải lệch nhau góc 120 độ.

• Đối với piston 4 xéc măng: Các miệng xéc măng phải lệch nhau góc 90 độ hoặc 180 độ (tùy sơ đồ hãng).

• Tuyệt đối không để miệng xéc măng nằm trùng với trục chốt piston hoặc nằm ở vị trí chịu lực gõ ngang lớn nhất của váy piston.

(Quy tắc xếp khe hở miệng xéc măng - Phụ tùng Mitsubishi An Việt)

3.2. Các bước lắp đặt an toàn, không gãy xéc măng

Xéc măng làm từ gang hợp kim rất giòn và dễ gãy.

1. Sử dụng kìm nong xéc măng chuyên dụng để mở rộng miệng bạc. Tuyệt đối không dùng tay kéo giãn.

2. Lắp lần lượt từ dưới lên trên: Xéc măng dầu vào trước, sau đó đến xéc măng khí thứ 2, cuối cùng là xéc măng khí số 1 (mặt có chữ/chấm đánh dấu luôn hướng lên trên).

3. Bôi trơn rãnh xéc măng và thành xi lanh bằng dầu nhớt động cơ trước khi dùng cảo ép piston vào nòng.

(Các bước lắp đặt xéc măng - Phụ tùng Mitsubishi An Việt)

4. Thay piston xe ô tô: Dấu hiệu hư hỏng và Bảng giá

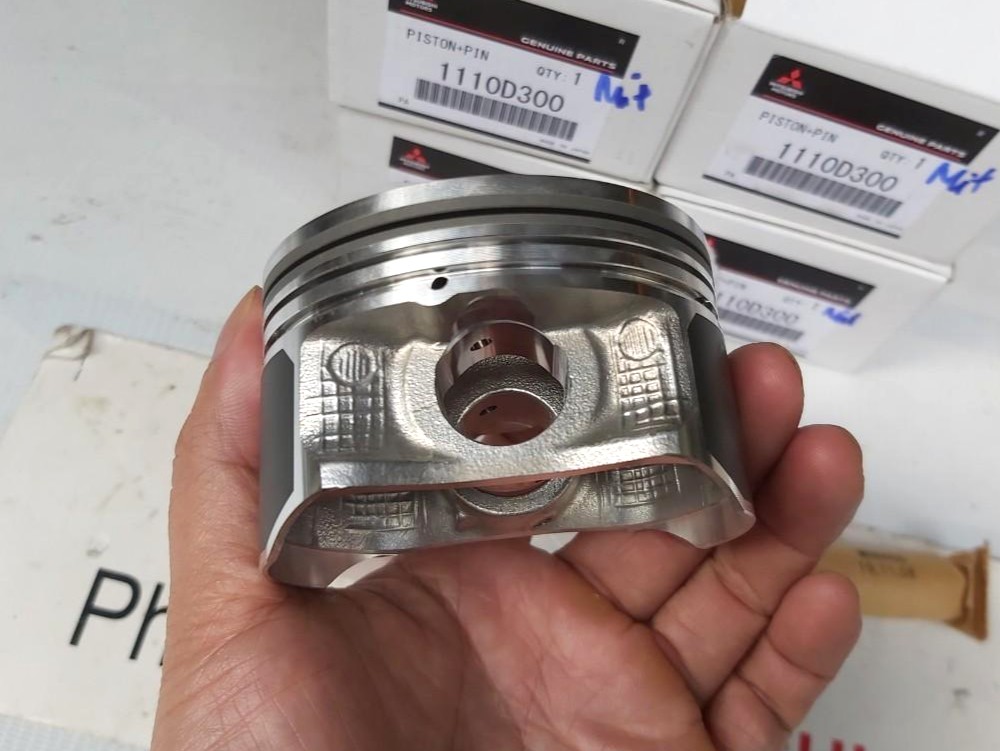

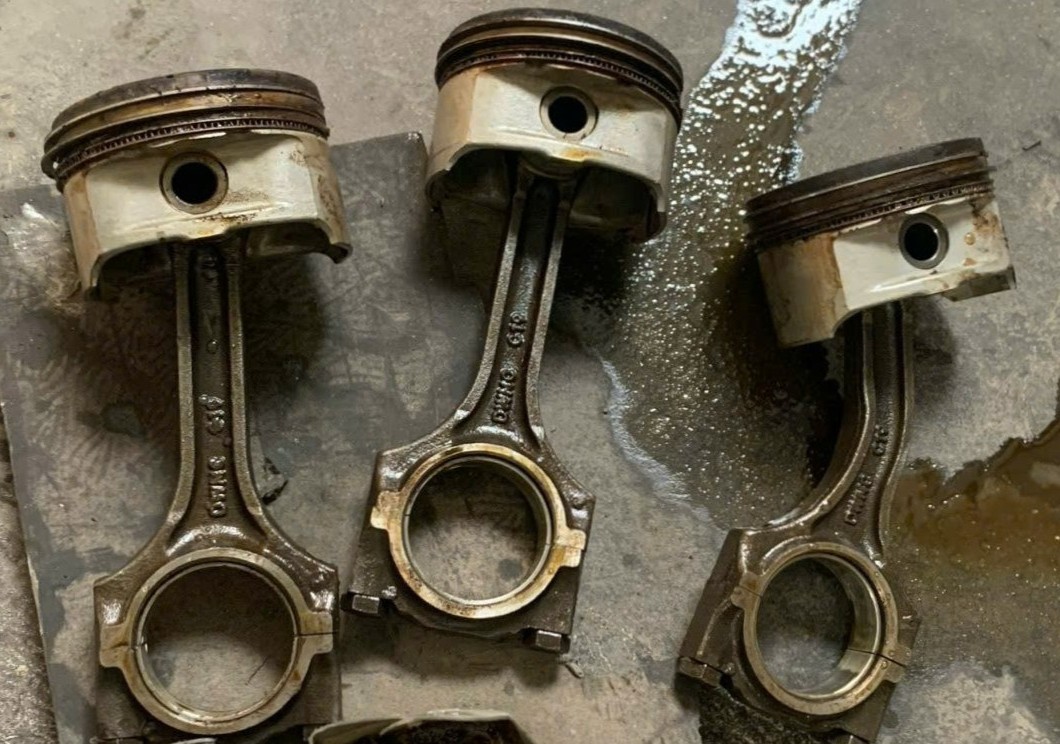

4.1. Khi nào cần thay piston? (Lột dồn, bó máy, gãy xéc măng)

Không có định kỳ thay piston xe ô tô. Bộ phận này chỉ được thay mới khi động cơ gặp sự cố nghiêm trọng (đại tu máy):

• Bó máy (Lột dồn): Xe bị cạn nhớt hoặc sôi nước khiến nhiệt độ tăng vọt, piston giãn nở kẹt cứng làm xước nòng xi lanh.

• Thủy kích: Nước lọt vào buồng đốt làm cong thanh truyền, gãy nứt đỉnh piston.

• Gãy xéc măng: Mảnh vỡ xéc măng cào xước buồng nén, khiến xe mất hơi, động cơ rung giật và xả khói đặc.

(Khi nào cần thay piston? - Phụ tùng Mitsubishi An Việt)

4.2. Cập nhật: Giá piston ô tô hiện nay là bao nhiêu?

Giá piston ô tô không nằm ở bản thân chi tiết này mà nằm ở tổng chi phí đại tu động cơ (hạ máy, doa xi lanh, thay bộ gioăng phớt, bạc miểng, xéc măng và piston mới). Dưới đây là bảng báo giá vật tư và nhân công đại tu máy tham khảo:

(Giá piston ô tô hiện nay - Phụ tùng Mitsubishi An Việt)

Tư vấn kỹ thuật:

Khi đại tu, bắt buộc phải sử dụng phụ tùng chính hãng hoặc hàng OEM chất lượng cao cấp để đảm bảo tính đồng bộ giãn nở nhiệt. Khách hàng có nhu cầu kiểm tra, đại tu động cơ vui lòng liên hệ trực tiếp để được đo đạc kích thước và cung cấp vật tư cốt chuẩn xác nhất.
